Descargue el modelo de losa de forjado con el análisis de medio espacio en 3D y utilice el programa RFEM de elementos finitos para abrir el archivo.
Este modelo se utiliza en el seminario web gratuito "Interacción suelo-estructura en RFEM" presentado en la versión en alemán el 20 de octubre de 2020 (27 de octubre de 2020, en inglés).
Modelo utilizado en

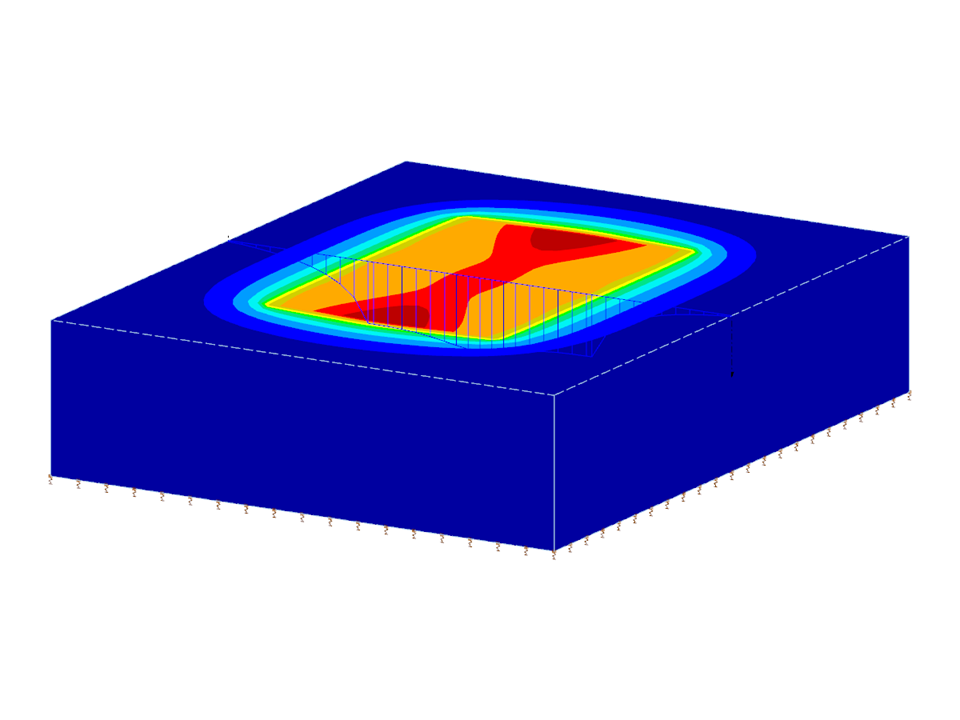

Modelo de suelo del análisis 3D del espacio medio
| Número de nudos | 22 |
| Número de líneas | 25 |
| Número de superficies | 7 |
| Número de sólidos | 1 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 4 |
| Dimensiones (métricas) | 18,000 x 22,000 x 5,000 m |
| Dimensiones (imperiales) | 59.06 x 72.18 x 16.4 feet |
| Versión del programa | 5.24.01 |
