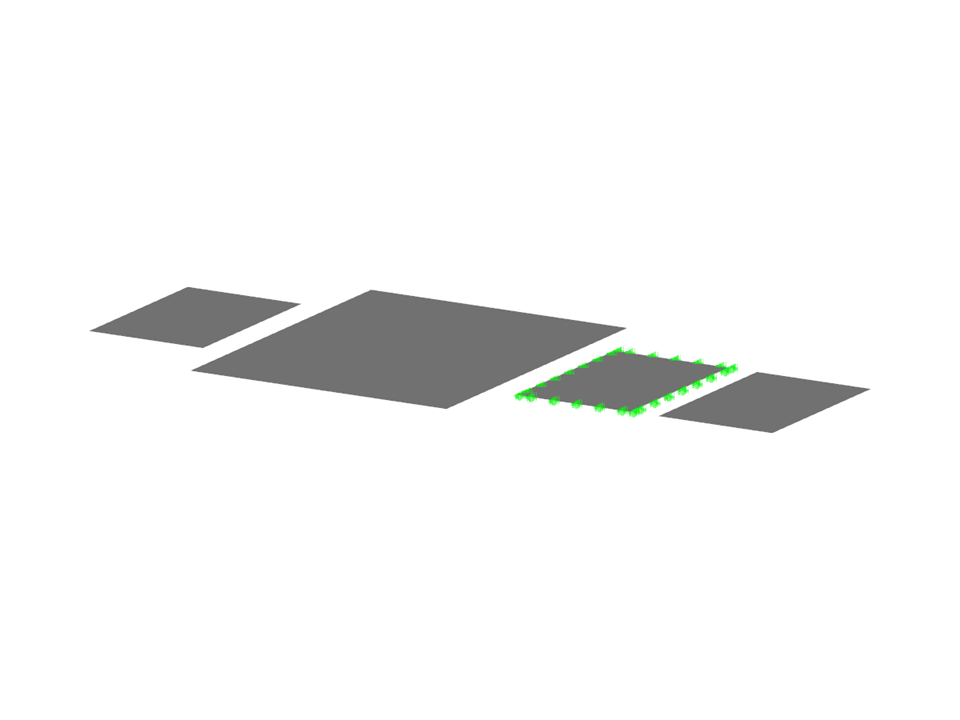

Comparación de modelos de suelo
Número de nudos | 60 |
Número de líneas | 56 |
Número de barras | 0 |
Número de superficies | 5 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 16 |
Número de combinaciones de resultados | 4 |
Peso completo | 192.075 t |
Dimensiones (métricas) | 48,000 x 0,000 x 22,000 m |
Dimensiones (imperiales) | 157.48 x 0 x 72.18 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.



El objetivo de este artículo técnico es realizar un cálculo según el método general de cálculo del Eurocódigo 2 utilizando un ejemplo de un pilar de hormigón armado.


Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF en 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual (VR), como Oculus, para "caminar" a través de la estructura.
Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en la web de Dlubal - Modelos para descargar): "Represente fácilmente modelos 3D interactivos en la web y en realidad aumentada" .

Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.

Las franjas de cálculo le permiten colocar la armadura de forma eficiente. Después de definir las franjas de cálculo, el programa genera barras de resultados que integran los esfuerzos internos de las superficies. Al calcular estas vigas de resultados, se calcula automáticamente la longitud de desarrollo de la armadura.
Usando el Asistente para franjas de cálculo, puede generar franjas de cálculo basadas en las dimensiones de una rejilla de construcción. El ancho de las franjas se puede calcular automáticamente en función del ancho y la longitud del vano (según ACI 318-19 8.4.1.5-7) o sobre la base de la longitud pura del vano (comúnmente utilizado en Europa). Además, puede especificar un ancho definido por el usuario.

En el complemento 'Comportamiento no lineal del material', puede usar el Modelo de material anisótropo para componentes de hormigón | Daño" del material para componentes estructurales de hormigón. Este modelo de material le permite considerar el daño del hormigón para barras, superficies y sólidos.
Puede definir un diagrama tensión-deformación individual a través de una tabla, usar la entrada paramétrica para generar el diagrama tensión-deformación o usar los parámetros predefinidos de las normas. Además, es posible considerar el efecto de la rigidez a tracción.
Para la armadura, están disponibles ambos modelos de material no lineal "Isótropo | Plástico (barras)" e "Isótropo | Elástico no lineal (barras)".
Es posible considerar los efectos a largo plazo debidos a la fluencia y retracción utilizando el "Análisis estático | Fluencia y retracción (lineal)" que se ha publicado recientemente. La fluencia se tiene en cuenta estirando el diagrama tensión-deformación del hormigón por el factor (1+phi) y la retracción como la predeformación del hormigón. Es posible realizar análisis de pasos de tiempo más detallados utilizando el complemento "Análisis dependiente del tiempo (TDA)".
