Pobierz model żelbetowych płyt stropowych z różnymi modelami gruntu (metoda modułu fundamentu, zmodyfikowany dwuparametrowy model gruntu z kołnierzem fundamentowym, zmodyfikowany dwuparametrowy model gruntu z dodatkowymi sprężynami, metoda modułu sztywności przy użyciu RF-SOILIN) i otwórz go za pomocą program do analizy elementów skończonych RFEM.
Model ten został wykorzystany w bezpłatnym webinarium "Interakcja gleba-konstrukcja w RFEM", zaprezentowanym w niemieckiej wersji językowej dnia 20 października 2020 r. (Po angielsku 27 października 2020 r.).
Model wykorzystany w

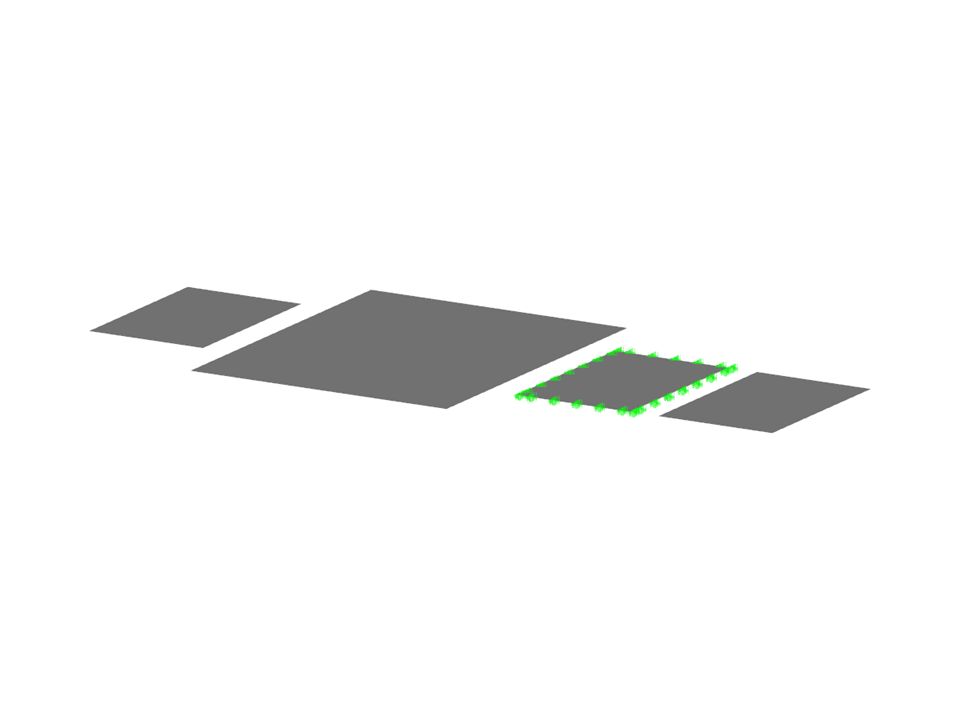

Porównanie modeli gruntu
| Liczba węzłów | 60 |
| Liczba linii | 56 |
| Liczba prętów | 0 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 16 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 192,075 t |
| Wymiary (metryczne) | 48,000 x 0,000 x 22,000 m |
| Wymiary (imperialne) | 157.48 x 0 x 72.18 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
