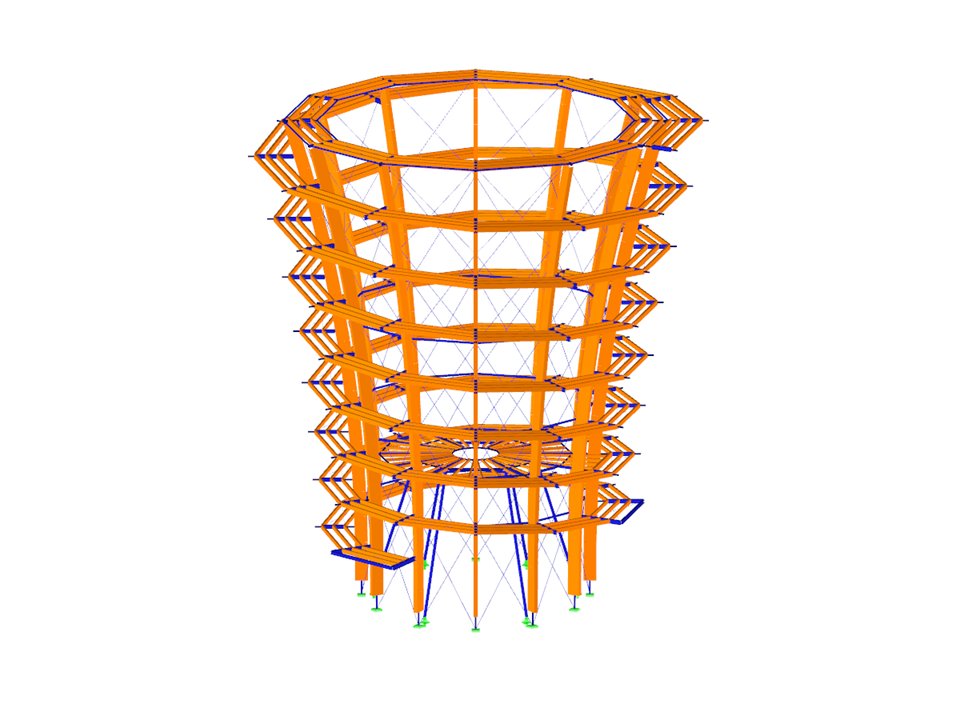

Aussichtsturm am Baumwipfelpfad Steigerwald
  • Descrizione
  • Recensioni (0)
La torre panoramica con un'altezza di oltre 40 m si trova a Ebrach (Alta Franconia), nel cuore dello Steigerwald.

Lo Steigerwald è dopo lo Spessart la seconda area boschiva di latifoglie della Baviera ...

WIEHAG GmbH
www.wiehag.com
Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Torre di avvistamento in legno

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 1245
Numero di aste 1957
Numero di casi di carico 10
Nr. di combinazioni di carico 157
Nr. di combinazioni di risultati 8
Dimensioni (metriche) 38.332 x 37.770 x 41.330 m
Dimensioni (imperiali) 125.76 x 123.92 x 135.6 feet
Versione del programma 8.13.01
