Respuesta:

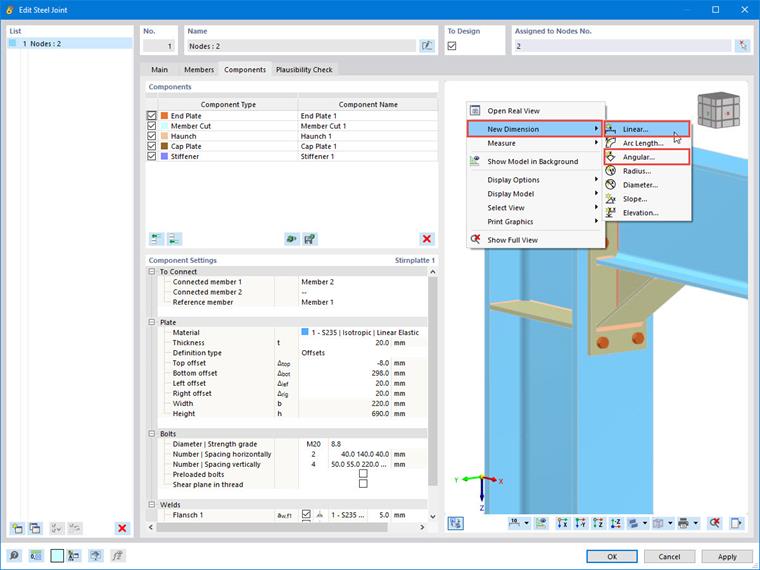

Ja, die Bemaßungsfunktion steht Ihnen in jedem Grafikfenster des Dialogs "Neuer Stahlanschluss" bzw. "Stahlanschluss bearbeiten" zur Verfügung. Sin embargo, normalmente desea acotar la geometría de la conexión. Por lo tanto, abra la pestaña "Componentes" y haga clic con el botón secundario en la ventana gráfica. Luego, seleccione la función Nueva acotación en el menú contextual. Las opciones "Lineal" y "Angular" son adecuadas para el dimensionamiento de conexiones.

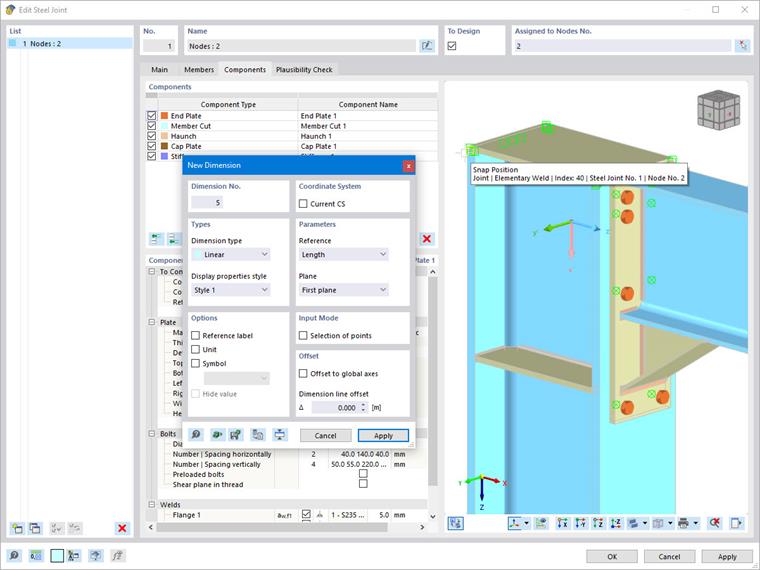

Aparece un cuadro de diálogo familiar de RFEM que controla la configuración de las dimensiones . El gráfico le proporciona los puntos de acoplamiento posibles. Cuando mueve el puntero sobre los componentes, se muestran los puntos de acoplamiento adecuados.

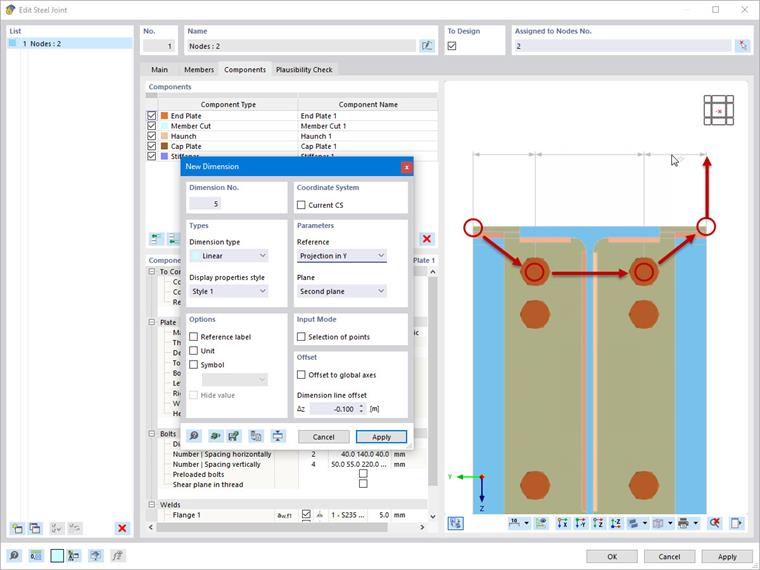

Haga clic en los puntos de acoplamiento deseados (selección múltiple posible) y coloque la acotación en cadena.

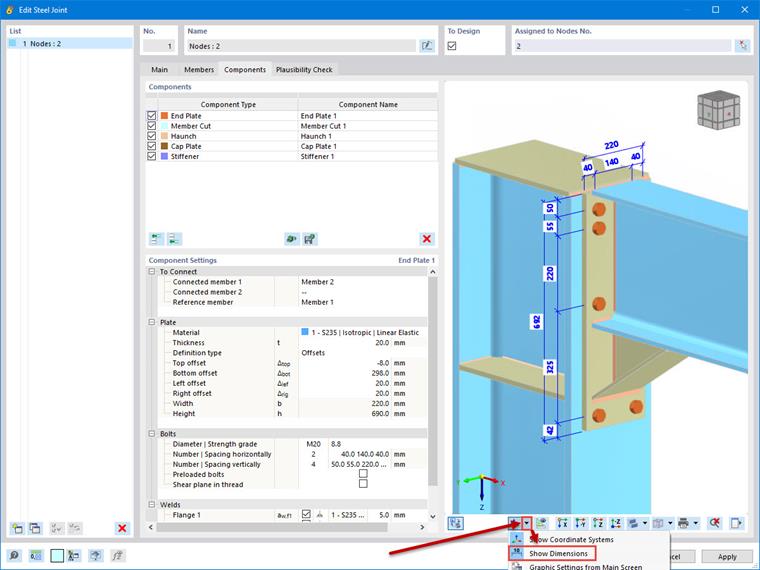

Las acotaciones se pueden activar y desactivar utilizando la barra de herramientas o se pueden eliminar de nuevo utilizando el menú contextual de la línea de acotación.
