Ja, die Bemaßungsfunktion steht Ihnen in jedem Grafikfenster des Dialogs "Neuer Stahlanschluss" bzw. "Stahlanschluss bearbeiten" zur Verfügung. Cependant, il est généralement nécessaire de dimensionner la géométrie de l'assemblage. Par conséquent, ouvrez l'onglet « Composants » et faites un clic droit dans la fenêtre graphique. Sélectionnez ensuite la fonction Nouvelle cotation dans le menu contextuel. Les options « Linéaire » et « Angulaire » sont appropriées pour la cotation des assemblages.

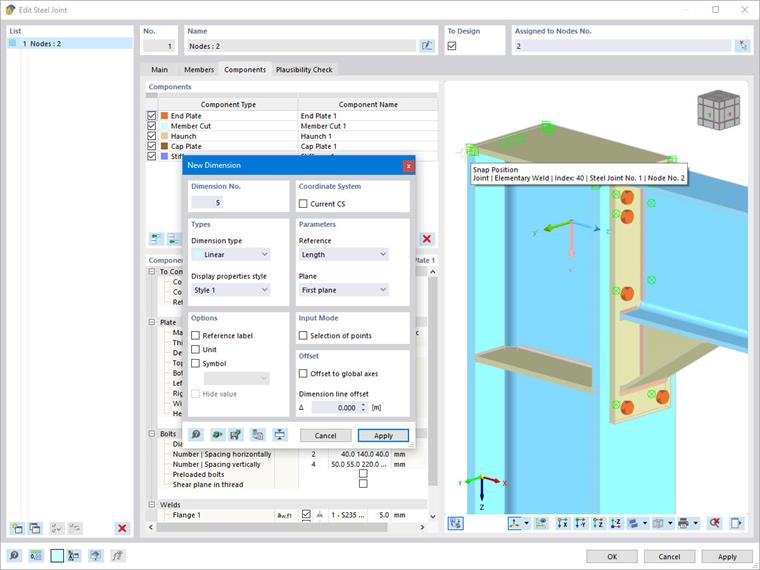

Une boîte de dialogue identique à RFEM s'affiche, contrôlant les paramètres des {%}#/fr/telechargements-et-informations/documents/manuels-en-ligne/rfem-6/000219 dimensions ]]). Le graphique vous affiche les points de saisie possibles. Lorsque vous déplacez le pointeur sur les composants, les points de saisie adéquats sont affichés.

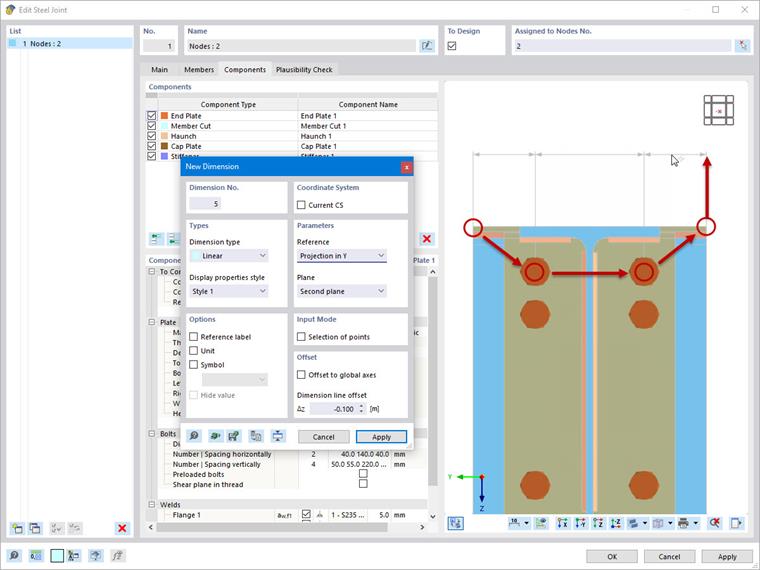

Cliquez sur les points de saisie souhaités (sélection multiple possible) et placez la chaîne dimensionnelle.
Les cotations peuvent être activées et désactivées à l'aide de la barre d'outils ou supprimées à l'aide du menu contextuel de ligne de cotation.
