Resposta:

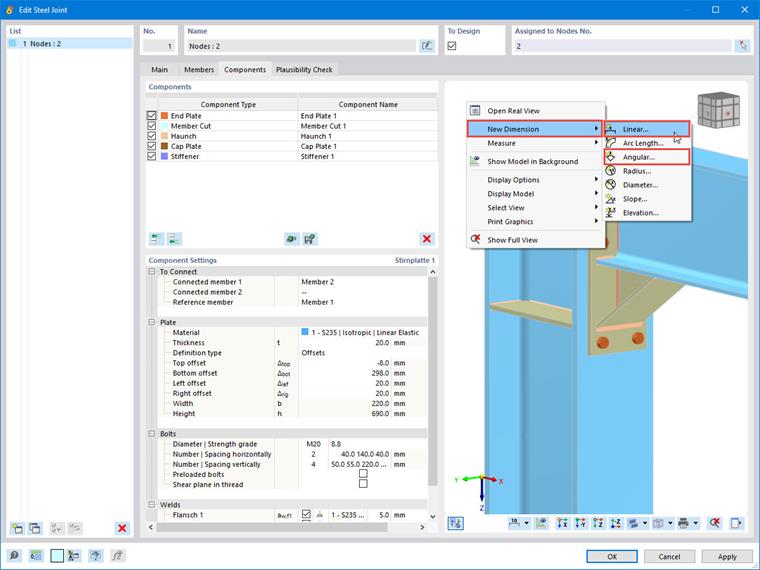

Sim, a função de dimensão está disponível em todas as janelas gráficas da caixa de diálogo "Nova ligação de aço" ou "Editar ligação de aço". Contudo, o utilizador geralmente pretende dimensionar a geometria da ligação. Para isso, abra o separador "Componentes" e clique com o botão direito do rato na janela de gráfico. No menu de atalho, selecione a função Nova dimensão. Para o dimensionamento das ligações, são adequadas as opções "Linear" e "Angular".

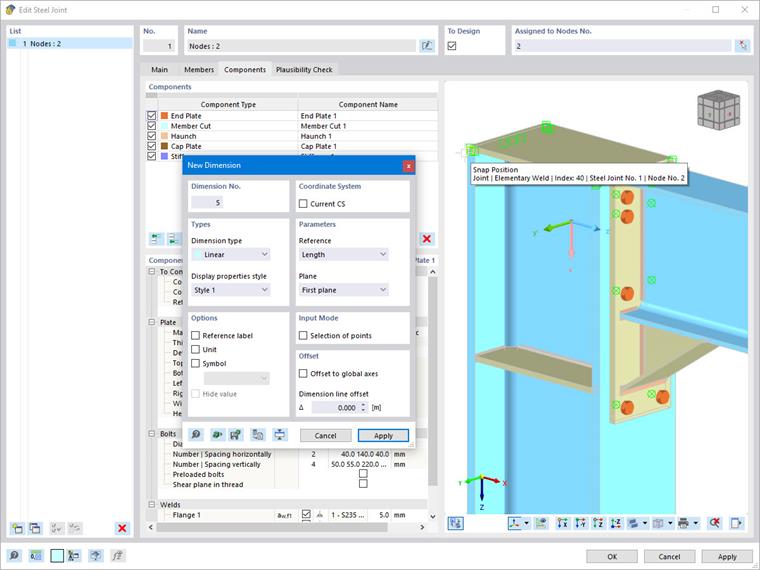

Aparece uma caixa de diálogo já conhecida do RFEM, onde pode controlar a configuração das dimensões.
O gráfico apresenta os possíveis pontos de ajuste. Quando desloca o cursor sobre os componentes, são exibidos os pontos de ajuste adequados.

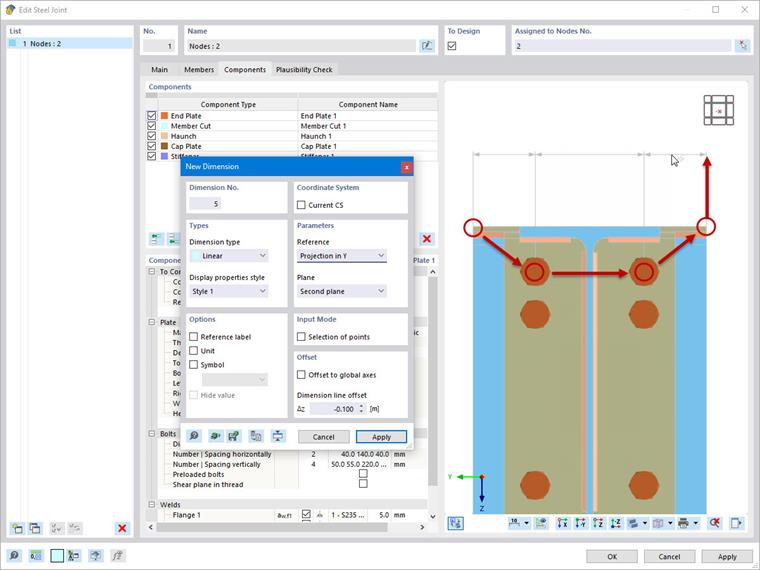

Clique nos pontos de ajuste desejados (é possível a seleção múltipla) e coloque a cadeia de dimensão.

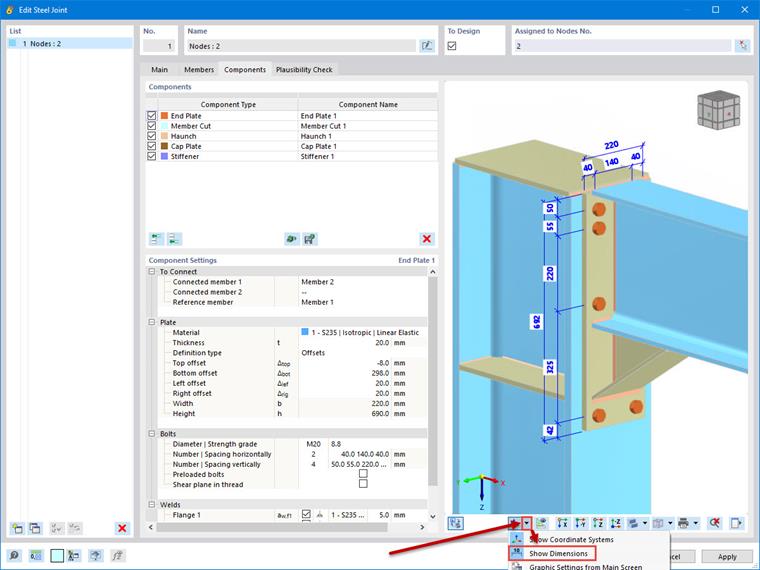

As dimensões podem ser ativadas ou desativadas através da barra de ferramentas ou eliminadas utilizando o menu de contexto da linha de dimensão.
