pórtico de aço com e sem consideração da rigidez das ligações de aço.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |

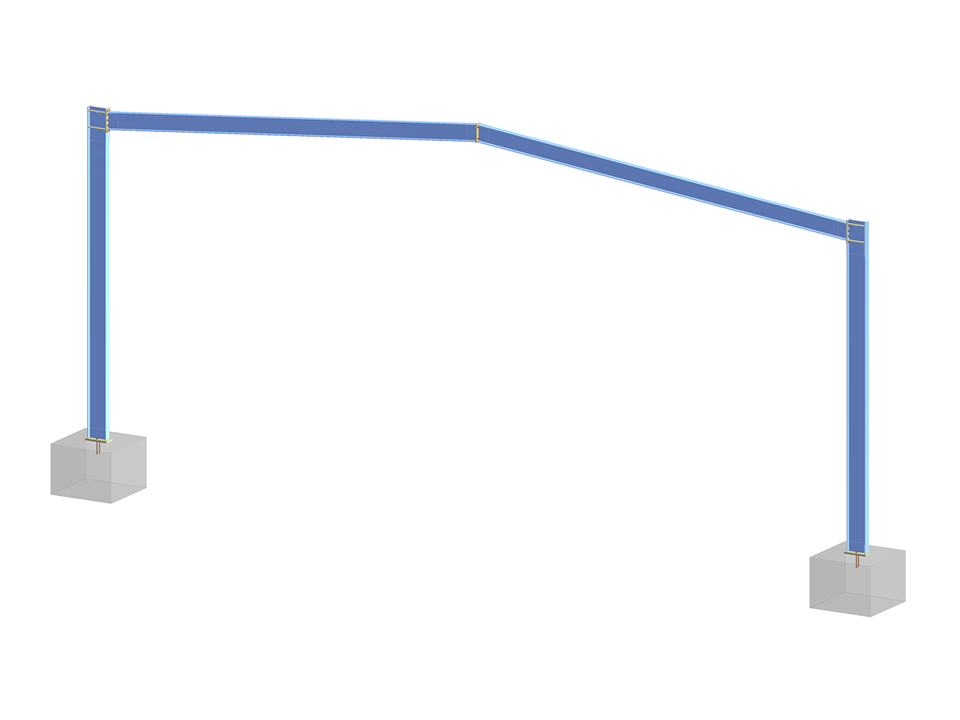

Pórtico de aço
Número de nós | 10 |
Número de linhas | 8 |
Número de barras | 8 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 1 |
Número de combinações de resultados | 0 |
Peso total | 9,108 t |
Dimensões (métricas) | 25,000 x 27,214 x 0,000 m |
Dimensões (imperial) | 82.02 x 89.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Análise estrutural de uma ligação de extremidade de placa no software Dlubal](/pt/webimage/053962/4207458/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Análise da rigidez inicial de articulações semirrígidas no RFEM 6.](/pt/webimage/054227/4223127/Screenshot_11-26-2024_12.53.34_(2).png?mw=512&hash=d27492014bf6070460be331541f846b202900f89)
![KB 1900 | Efeito de alavanca em ligações de banzos de secções ocas circulares](/pt/webimage/052648/4088109/01.png?mw=512&hash=cf6341ab051e7b5d63b2a035f430245c5cc92b11)
![KB 001890 | Junta de aço](/pt/webimage/052154/4041189/rib.png?mw=512&hash=b07c64ad1254b6ab609a4583d1802baba6a25dcd)
![Função 002667 | Classificação de ligações de aço por rigidez](/pt/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativo![Função 002669 | Parafusos pré-esforçados para ligações de aço](/pt/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
No módulo "Ligações de aço", pode considerar o pré-esforço dos parafusos no cálculo para todos os componentes. O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Os parafusos pré-esforçados são parafusos especiais utilizados em estruturas de aço para gerar uma força de aperto elevada entre os componentes estruturais ligados. Esta força de aperto provoca atrito entre os componentes estruturais, o que permite a transferência de forças.
Funcionalidade
Os parafusos pré-esforçados são aplicados com um determinado binário, alongando-os e gerando uma força de tração. Esta força de tração é transferida para os componentes ligados e gera uma elevada força de aperto. A força de aperto evita que a ligação se solte e garante uma transmissão fiável da força.
Vantagens
- Capacidade de carga elevada: os parafusos pré-esforçados permitem transferir forças elevadas.
- Baixa deformação: minimizam a deformação da ligação.
- Resistência à fadiga : são resistentes à fadiga.
- Simplicidade de montagem: são relativamente fáceis de montar e desmontar.
Cálculo e dimensionamento
O cálculo dos parafusos pré-esforçados é realizado no RFEM utilizando o modelo de análise EF gerado pelo módulo "Ligações de aço". Considera a força de aperto, o atrito entre os componentes estruturais, a resistência ao corte dos parafusos e a capacidade de carga dos componentes estruturais. O dimensionamento é realizado de acordo com DIN EN 1993-1-8 (Eurocódigo 3) ou a norma dos EUA ANSI/AISC 360-16. O modelo de análise criado, incluindo os resultados, pode ser guardado e utilizado como um modelo independente do RFEM.
![Função 002647 | Extensão do componente "Editor de barra"](/pt/webimage/042943/3566487/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
No componente Editor de barra, também é possível selecionar a barra inteira como objeto de modificação em vez das placas de barra individuais. Assim, pode aplicar as operações "entalhe" e "chanfro" a várias placas de barras.
![Função 002643 | Componente "Barra inserida"](/pt/webimage/042729/3572833/2023-08-15-07-22-55.png?mw=512&hash=08dd6e9847936f2d30a1627f095ee5ae7b05b489)
Para o dimensionamento da ligação, pode inserir uma nova barra como componente diretamente no módulo Ligações de aço. Assim, é apenas considerada para o dimensionamento da ligação. Pode utilizar os componentes Soldadura e Ligador para a ligação às outras barras.
Além disso, é possível utilizar os componentes Componente de barra e Editor de barra e dispor elementos de armadura, tais como reforços e secções variáveis, na barra inserida.
