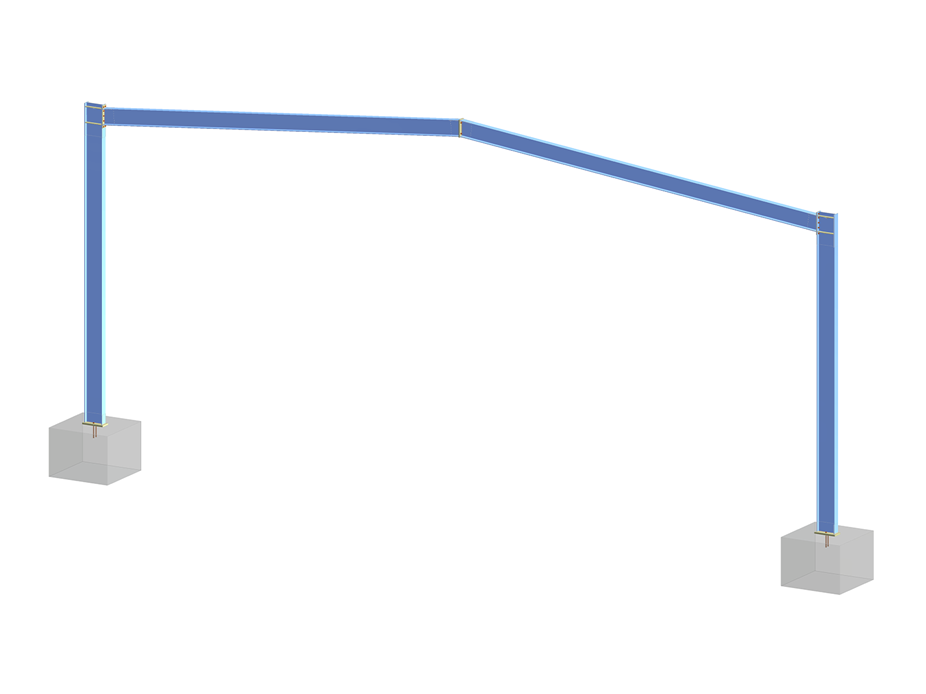

Model 005425 | Ocelový rám
  • Popis
  • Recenze (0)

ocelový rám se zohledněním tuhosti ocelových přípojů a bez zohlednění tuhosti.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Ocelový rám

Počet uzlů 10
Počet linií 8
Počet prutů 8
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 1
Počet kombinací výsledků 0
Celková hmotnost 9,108 t
Rozměry (metrické) 25,000 x 27,214 x 0,000 m
Rozměry (imperiální) 82.02 x 89.28 x 0 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

Nahlásit tento 3D model
Události
Videa
Modely ke stažení
Články z databáze znalostí
Model showing integrated steel joints highlighting connection and structure interaction in design.
V tomto příspěvku se podíváme na to, jak je důležité zohlednit interakci spoj-konstrukce při modelování a posouzení, a jak to provést v programu RFEM 6.
Statická analýza přípoje s čelní deskou v softwaru Dlubal
V tomto příspěvku předvedeme, jak spustit a provést analýzu v softwaru, a poté krátce popíšeme základní koncept.
Počáteční tuhost polotuhých kloubů v programu RFEM 6
Addon Ocelové přípoje pro RFEM 6 udělal významný krok vpřed zavedením polotuhých kloubů, což je funkce, která výrazně vylepšuje modelování ocelových přípojů ve statice. Tato nová funkce umožňuje inženýrům jít nad rámec tradičních předpokladů tuhých nebo kloubových spojů a nabízí přesnější a pružnější způsob zobrazení chování spojů. Díky možnosti simulovat tuhost spoje pomocí pokročilé analýzy počáteční tuhosti se proces návrhu stává realističtějším a optimalizovaným, což otevírá cestu pro bezpečnější a úspornější projekty.
1900 kB | Páčení v přírubových spojích kruhových dutých profilů
V tomto příspěvku porovnáme a porovnáme páčení ve třech typech spojů: přípoj s prstencovou pásnicí, plnou čelní deskou a vyztuženou prstencovou pásnicí.
Screenshoty
Funkce programů
Funkce 002667 | Klasifikace ocelových přípojů podle tuhosti

V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.

Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".

K názornému videu
Funkce 002669 | Předepjaté šrouby pro ocelové přípoje

V addonu "Ocelové přípoje" lze zohlednit předpětí šroubů při výpočtu pro všechny komponenty. Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.

Předpjaté šrouby jsou speciální šrouby, které se používají v ocelových konstrukcích pro vyvolání vysoké svěrné síly mezi připojenými konstrukčními prvky. Tato svěrná síla vyvolává tření mezi konstrukčními prvky, což umožňuje přenos sil.

Funkčnost
Předepjaté šrouby se utahují určitým momentem, čímž se deformují a vzniká v nich tahová síla. Tato tahová síla se přenáší na připojené konstrukční prvky a vede k vysoké svěrné síle. Svěrná síla brání uvolnění spoje a zajišťuje spolehlivý přenos sil.

Výhody

  • Vysoká únosnost: Předpjaté šrouby mohou přenášet velké síly.
  • Malé deformace: Minimalizují deformace přípoje.
  • Únavová pevnost: Jsou odolné proti únavě.
  • Snadná montáž: Montáž a demontáž je poměrně snadná.

Analýza a posouzení
Výpočet předpjatých šroubů se provádí v programu RFEM pomocí konečně-prvkového analytického modelu generovaného addonem "Ocelové přípoje". Zohledňuje svěrnou sílu, tření mezi konstrukčními prvky, smykovou pevnost šroubů a únosnost konstrukčních prvků. Posouzení se provádí podle DIN EN 1993-1-8 (Eurokód 3) nebo podle americké normy ANSI/AISC 360-16. Vytvořený model spoje včetně výsledků lze uložit a použít jako samostatný model v programu RFEM.

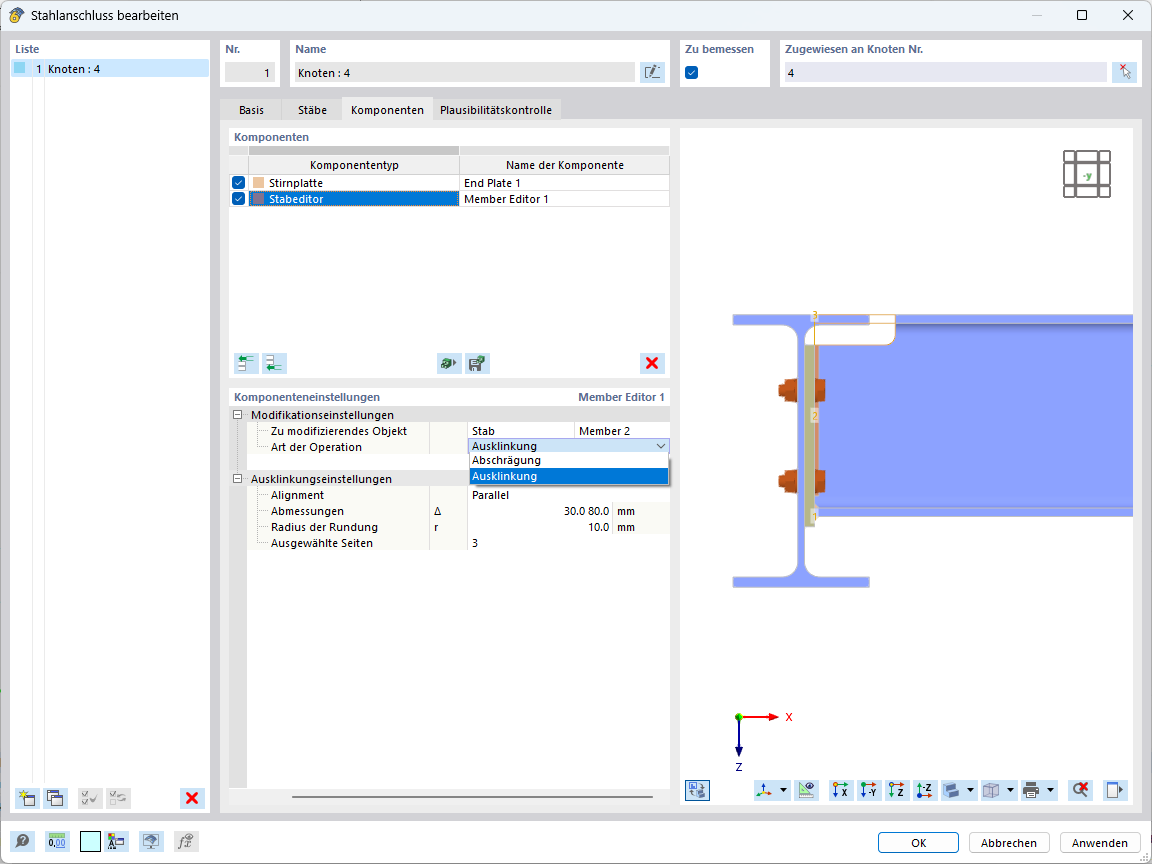

Funkce 002647 | Rozšíření komponenty "Editor prutů"

V komponentě Editor prutů lze také místo jednotlivých plechů prutu vybrat celý prut jako objekt k úpravě. Obě operace 'Zářez' a 'Zkosení' tak lze provést na několika plechách prutu.

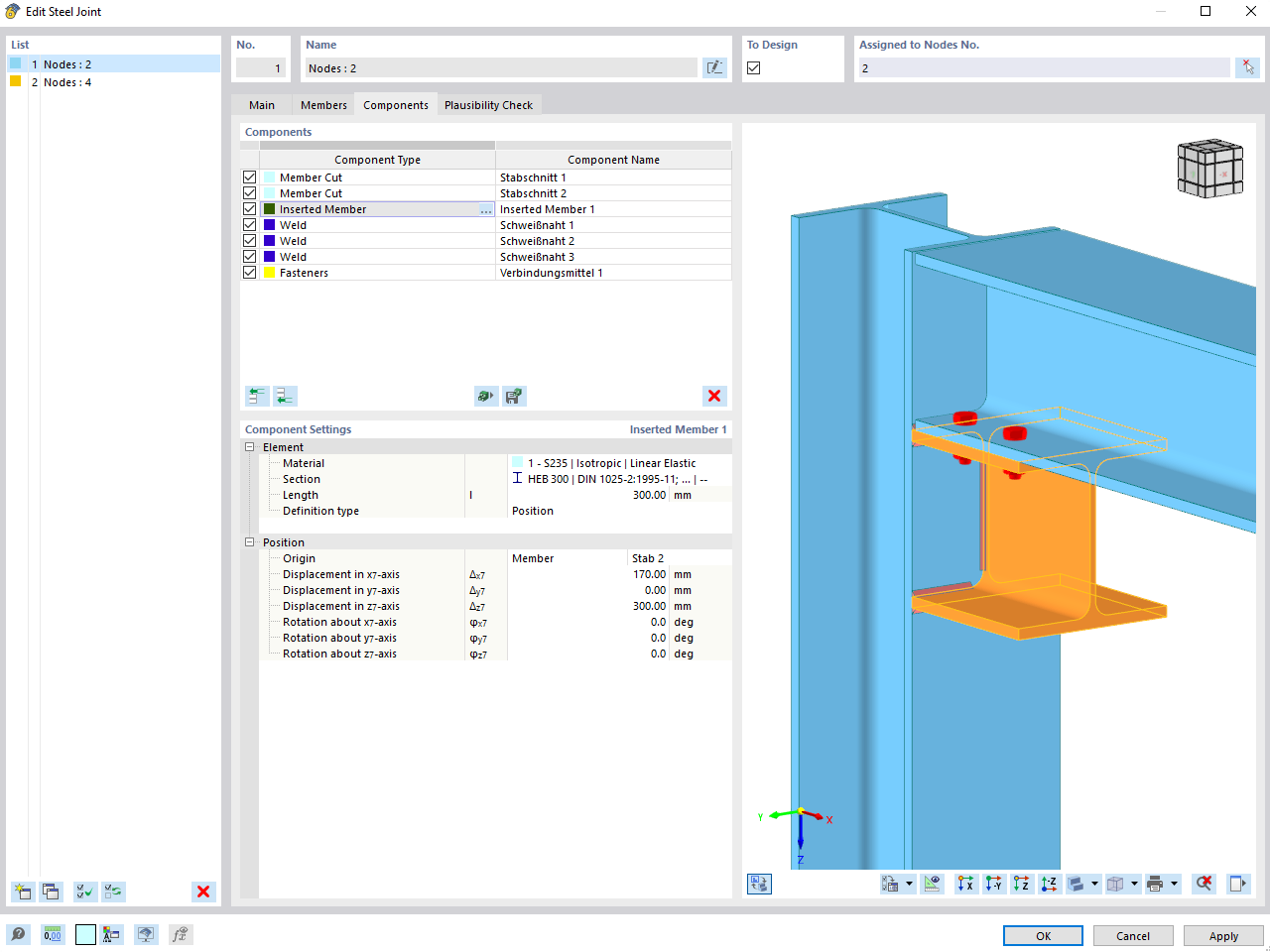

Funkce 002643 | Komponenta "Vložený prut"

Pro posouzení přípojů můžete vložit nový prut jako komponentu přímo v addonu Ocelové přípoje. Ten se pak zohlední pouze při posouzení přípojů. Jako spojení s ostatními pruty můžete použít komponenty Svar a Spojovací prostředek.

Kromě toho je možné použít komponenty Prutové komponenty a Editor prutů a uspořádat výztužné prvky, jako jsou výztuhy a náběhy, na vložený prut.

K názornému videu
Často kladené dotazy (FAQ)

V addonu Ocelové přípoje dostávám vysoké využití předpjatých šroubů vzhledem k působícímu tahovému zatížení. Proč ke zvýšení využití dochází a jak mohu posoudit rezervy šroubu?
Ocelový přípoj v mém modelu nelze posoudit. Jak mohu získat další informace pro nalezení příčiny?
Co je to metoda konečných prvků využívající komponenty (CBFEM)?
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Jak v addonu Ocelové přípoje vytvořím spoj s příložkami?
Mohu v addonu Ocelové přípoje vyloučit podle AISC 360-16 závity šroubů ze smykových rovin?
