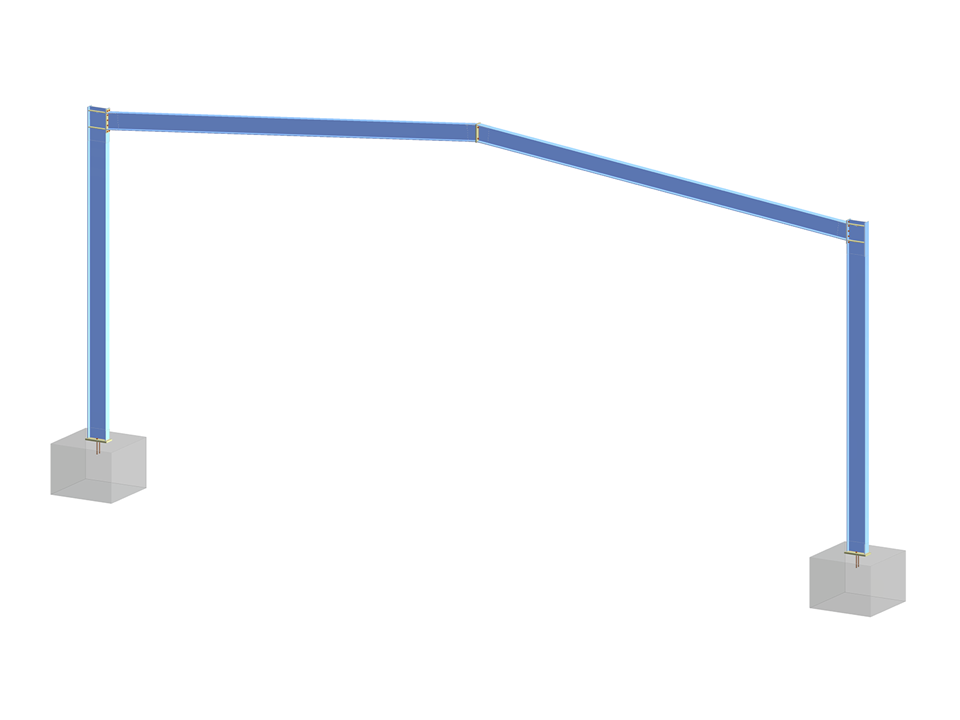

Modello 005425 | Telaio in acciaio
  • Descrizione
  • Recensioni (0)

portale in acciaio con e senza la considerazione della rigidezza dei giunti in acciaio.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Portale in acciaio

Numero di nodi 10
Numero di linee 8
Numero di aste 8
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 1
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Peso totale 9,108 t
Dimensioni (metriche) 25,000 x 27,214 x 0,000 m
Dimensioni (imperiali) 82.02 x 89.28 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base
Modello con giunti in acciaio integrati che evidenzia l'interazione tra collegamento e struttura nella progettazione
Questo articolo esplora l'importanza di considerare l'interazione giunto-struttura nella modellazione e nella progettazione e come farlo in RFEM 6.
Structural analysis of an end plate connection in Dlubal software
Questo articolo mostra come avviare e condurre l'analisi nel software, seguito da una breve discussione del concetto sottostante.
Semi-rigid hinges initial stiffness analysis in RFEM 6.
L'add-on Giunti acciaio per RFEM 6 ha fatto un significativo passo avanti introducendo cerniere semirigide, una funzione che migliora notevolmente il modo in cui i collegamenti in acciaio sono modellati nell'analisi strutturale. Questa nuova capacità consente agli ingegneri di andare oltre le tradizionali ipotesi di collegamento rigido o incernierato, offrendo un modo più accurato e flessibile per rappresentare il comportamento dei giunti. Con la possibilità di simulare la rigidezza del giunto attraverso un'analisi di rigidezza iniziale avanzata, il processo di progettazione diventa più realistico e ottimizzato, aprendo la strada a progetti più sicuri ed economici.
KB 1900 | Effetto di apertura nei collegamenti a ali di sezioni cave circolari
Questo articolo discute e confronta l'effetto leva in tre tipi di collegamenti: un collegamento con una flangia ad anello, una flangia cieca d'estremità e una flangia a anello irrigidita.
Screenshot
Caratteristiche del prodotto
Caratteristica 002667 | Classificazione di giunti in acciaio secondo la rigidezza

Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.

Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".

Vai al video esplicativo

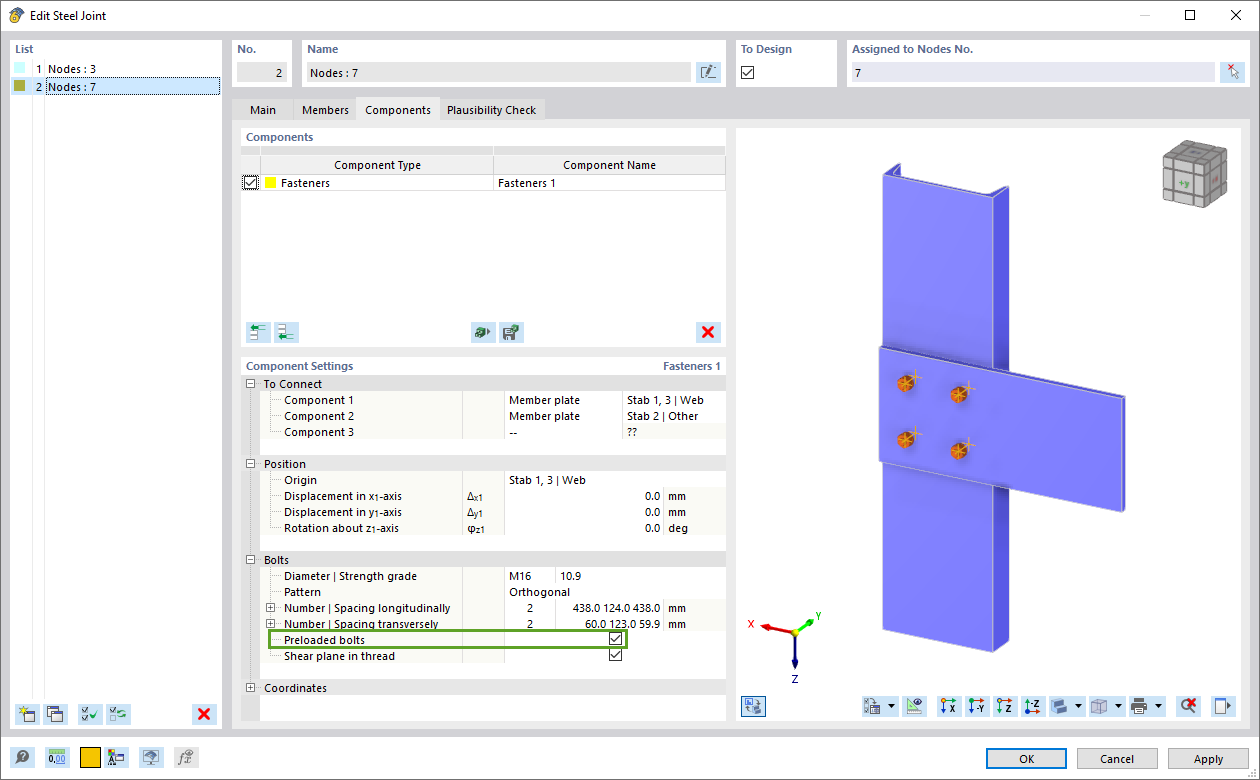

Caratteristica 002669 | Bulloni pretensionati per giunti in acciaio

Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.

I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.

Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.

Vantaggi

  • Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
  • Bassa deformazione: riducono al minimo la deformazione del collegamento.
  • Resistenza a fatica: sono resistenti alla fatica.
  • Facilità di montaggio: sono relativamente facili da montare e smontare.

Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.

Caratteristica 002647 | Estensione del componente "Editor aste"

Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.

Caratteristica 002643 | Componente "Asta inserita"

Per la verifica del collegamento, è possibile inserire una nuova asta come componente direttamente nell'add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.

Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.

Vai al video esplicativo
Domande frequenti (FAQ)

Nel componente aggiuntivo Giunti acciaio, ricevo rapporti di armatura elevati per bulloni precaricati per la verifica della forza assiale.

Da dove proviene questo elevato utilizzo e come posso valutare le riserve di capacità dei bulloni?
Un giunto in acciaio nel mio modello non è verificabile. Come posso ottenere maggiori informazioni per trovare la causa?
Cos'è il metodo degli elementi finiti basato sui componenti (CBFEM)?
Quali programmi e add-on sono adatti per il calcolo e la verifica di strutture in acciaio?
Come si crea un collegamento con piastre coprigiunto nell'add-on Giunti acciaio?
Posso escludere le filettature dei bulloni dai piani di taglio secondo AISC 360-16 nell'add-on Steel Joints?
