Dipl.-Ing. Juliane Stopper-Akdag
2025-02-21

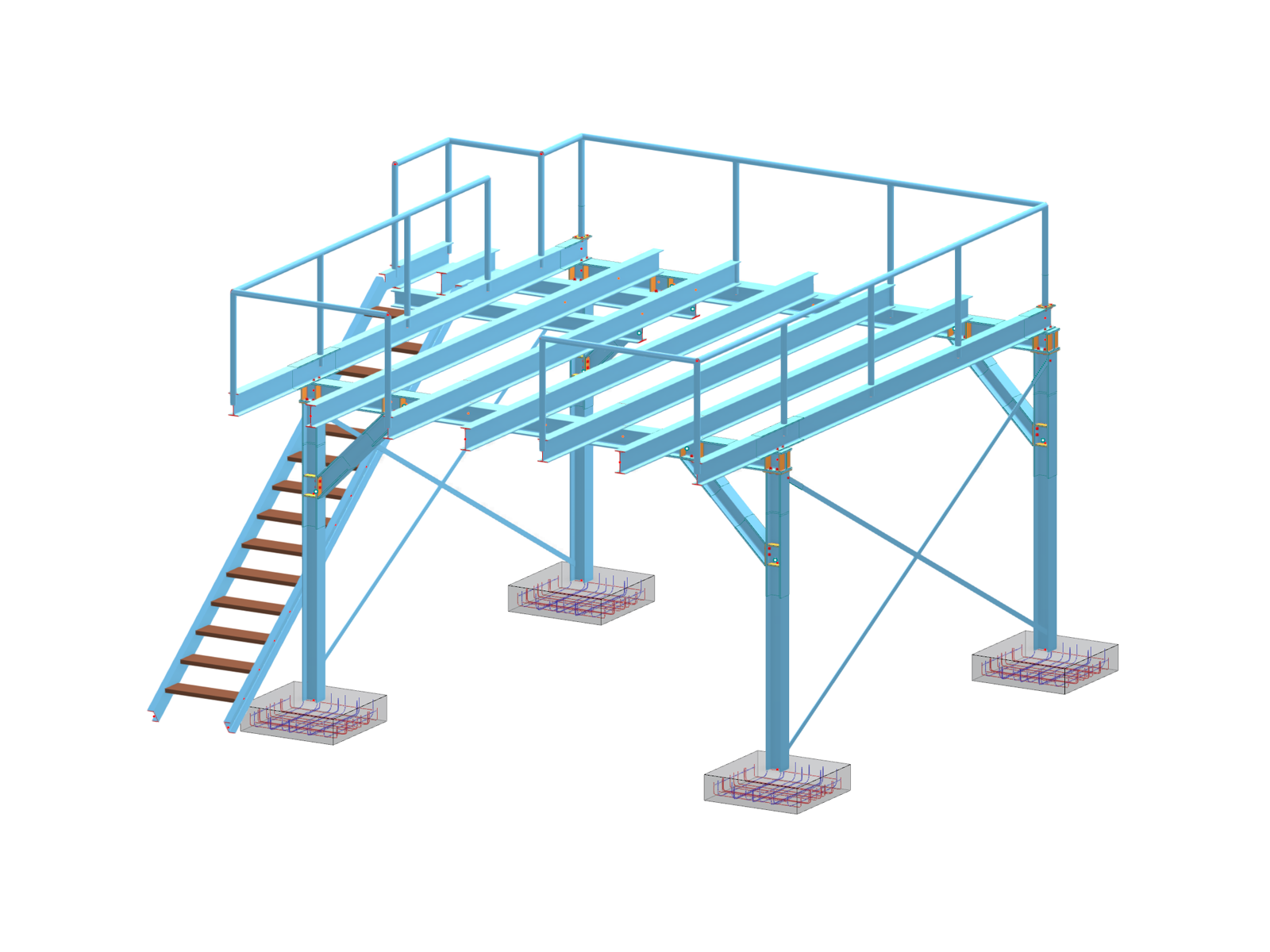

Struttura in acciaio di un palco con dettagli complessi e fondazione in calcestruzzo armato
  • Descrizione
  • Recensioni (0)

Questo modello rappresenta una struttura per palco in acciaio ingegnerizzato con dettagli completi di collegamenti in acciaio e fondazioni in calcestruzzo armato. Il progetto enfatizza la precisa definizione dei componenti in acciaio per un'accurata distribuzione dei carichi e un'analisi delle prestazioni. Le fondazioni in calcestruzzo armato sono integrate per garantire stabilità e durata a lungo termine. Le specifiche dei materiali e gli schemi di collegamento sono meticolosamente definiti per supportare simulazioni numeriche avanzate. Il modello è ideale per valutare le prestazioni e ottimizzare il progetto in progetti strutturali impegnativi.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Struttura di palco in acciaio con dettagli in acciaio e fondazioni in calcestruzzo armato

Numero di nodi 100
Numero di linee 118
Numero di aste 118
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 9
Nr. di combinazioni di risultati 0
Peso totale 3,426 t
Dimensioni (metriche) 6.000 x 4.300 x 6.500 m
Dimensioni (imperiali) 19.69 x 14.11 x 21.33 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
