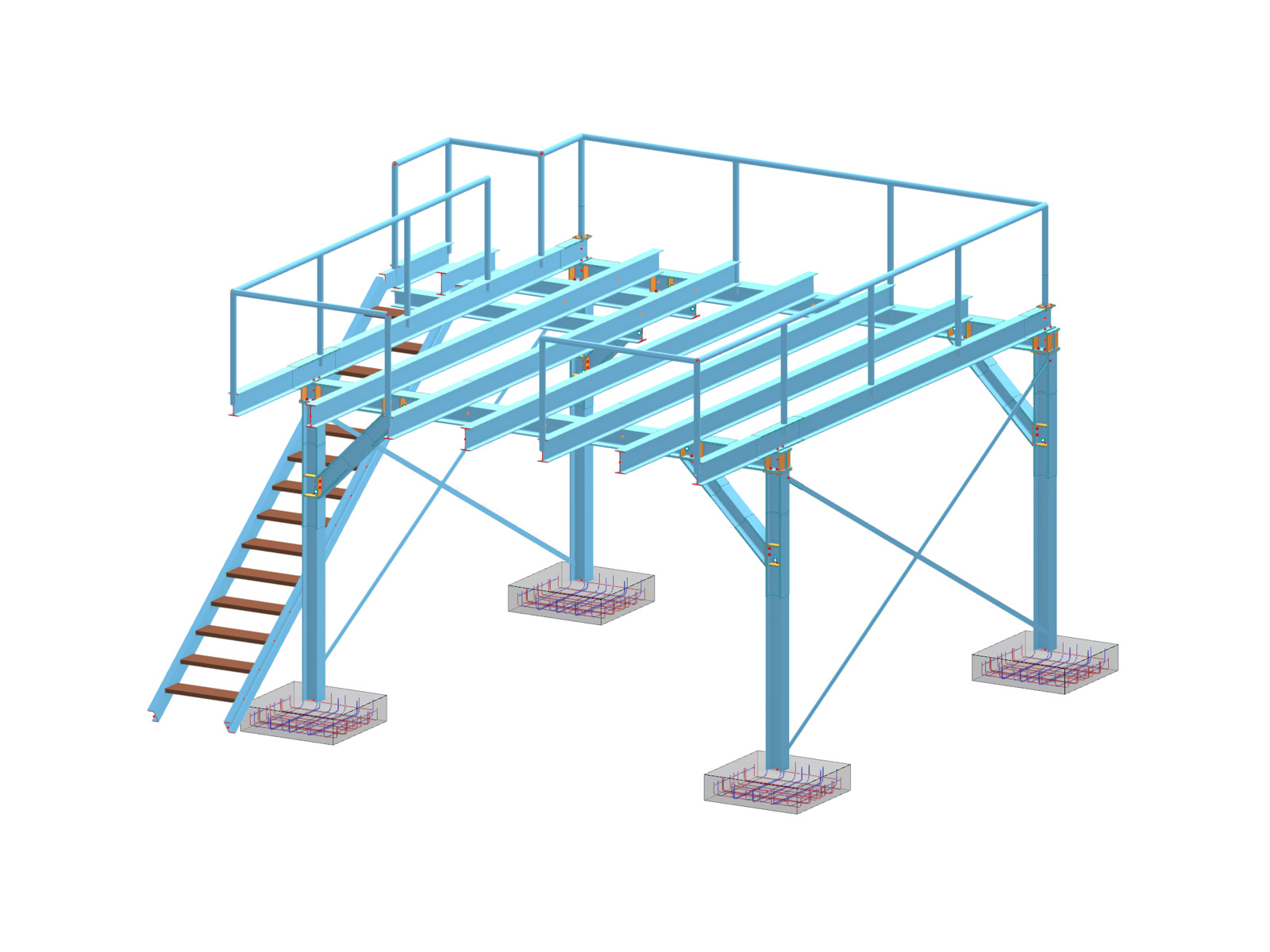

Estructura de acero para escenario con detalles complejos de acero y cimentación de hormigón armado
  • Descripción
  • Reseñas (0)

Este modelo representa una estructura de escenario de acero diseñada con detalles completos de conexiones de acero y cimentaciones de hormigón armado. El diseño enfatiza el detallado preciso de los componentes de acero para una distribución de cargas precisa y análisis de rendimiento. Las zapatas de hormigón armado se integran para garantizar estabilidad y durabilidad a largo plazo. Las especificaciones de los materiales y los esquemas de conexión están meticulosamente definidos para respaldar simulaciones numéricas avanzadas. El modelo es ideal para la evaluación de rendimiento y la optimización del diseño en proyectos estructurales exigentes.

Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Estructura de acero para escenario con detalles de acero y cimentaciones de hormigón armado

Número de nudos 100
Número de líneas 118
Número de barras 118
Número de superficies 0
Número de sólidos 0
Número de casos de carga 4
Número de combinaciones de carga 9
Número de combinaciones de resultados 0
Peso completo 3.426 t
Dimensiones (métricas) 6,000 x 4,300 x 6,500 m
Dimensiones (imperiales) 19.69 x 14.11 x 21.33 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
