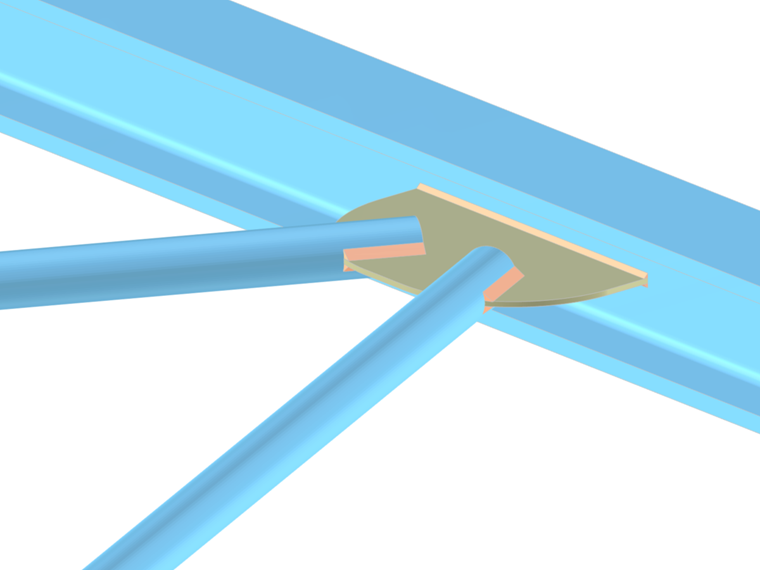

No RFEM 6, a ordem dos componentes desempenha um papel importante ao editar as ligações, porque é "executada" de cima para baixo.
Por exemplo, se pretende editar uma chapa, primeiro tem de ser definida a "Chapa" na lista de componentes e abaixo o componente "Editor de chapas". Este princípio também se aplica a outros componentes, tais como o "Corte de chapa".
O vídeo anexo mostra em detalhe como deve proceder para modelar sem utilizar a biblioteca de componentes.
O Eng.º Böttcher presta apoio técnico aos clientes da Dlubal Software e trata dos seus pedidos.
