回复:

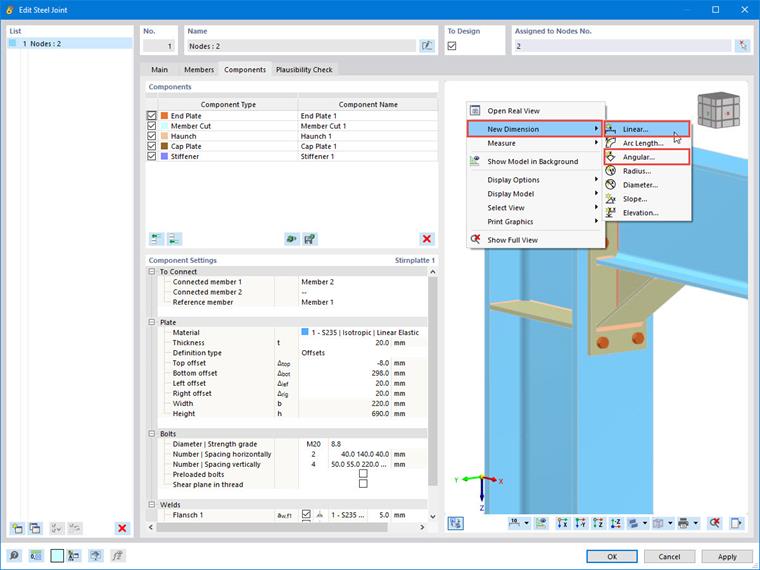

可以，在“新建钢结构节点”或“编辑钢结构节点”对话框的每个图形窗口中都可以使用尺寸标注功能。 In der Regel möchten Sie jedoch die Geometrie der Verbindung bemaßen. Öffnen Sie daher die Registerkarte "Komponenten" und klicken dann mit der rechten Maustaste in das Grafikfenster. Im Kontextmenü wählen Sie die Funktion Neue Bemaßung. Für die Bemaßung von Anschlüssen eignen sich die Optionen "Linear" und "Winkel".

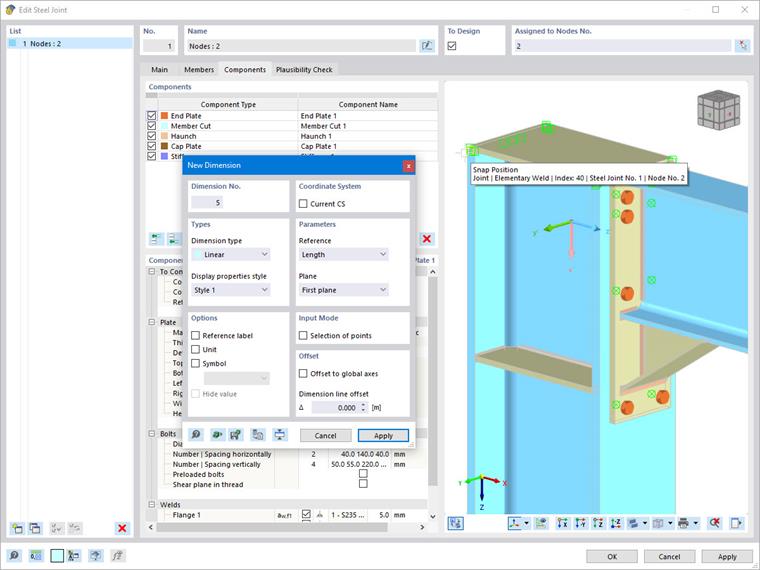

Es erscheint das aus RFEM bekannte Dialogfenster, welches die Einstellungen der Bemaßungen steuert.
In der Grafik werden Ihnen dann die möglichen Fangpunkte angeboten. Wenn Sie den Mauszeiger über die Komponenten bewegen, werden weitere geeignete Fangpunkte angezeigt.

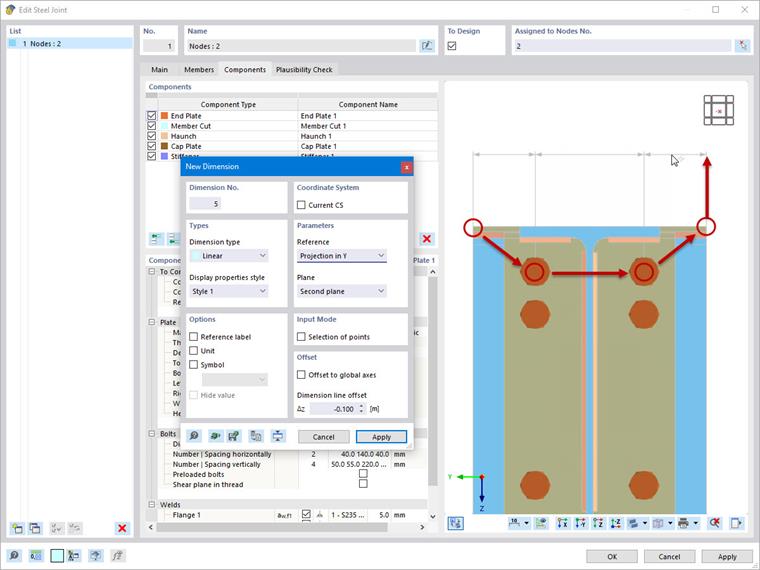

Klicken Sie die gewünschten Fangpunkte an (Multiselektion möglich) und platzieren Sie die Maßkette.

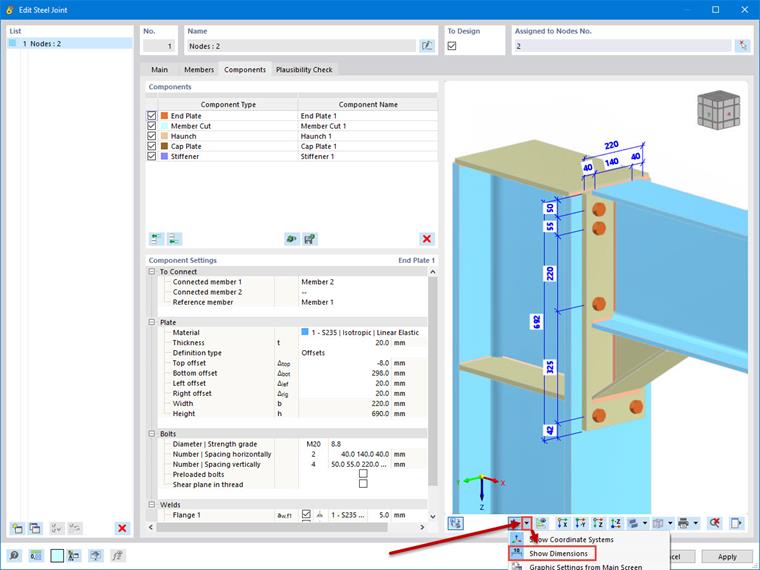

Bemaßungen lassen sich über die Symbolleiste ein- und ausblenden oder über das Maßlinien-Kontextmenü wieder löschen.
