Ответ:

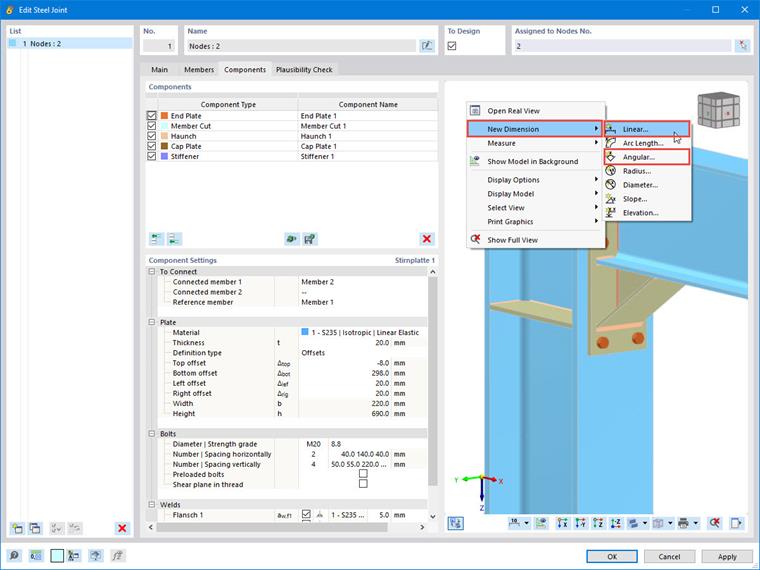

Да, функция простановки размеров доступна в каждом графическом окне диалога «Новое стальное соединение» или «Изменить стальное соединение». Однако, в большинстве случаев вас интересует геометрия соединения. Для этого откройте вкладку «Компоненты» и щёлкните правой кнопкой мыши в графическом окне. Затем выберите в контекстном меню функцию Новый размер. Опции «Линейный» и «Угловой» подходят для определения размеров узлов.

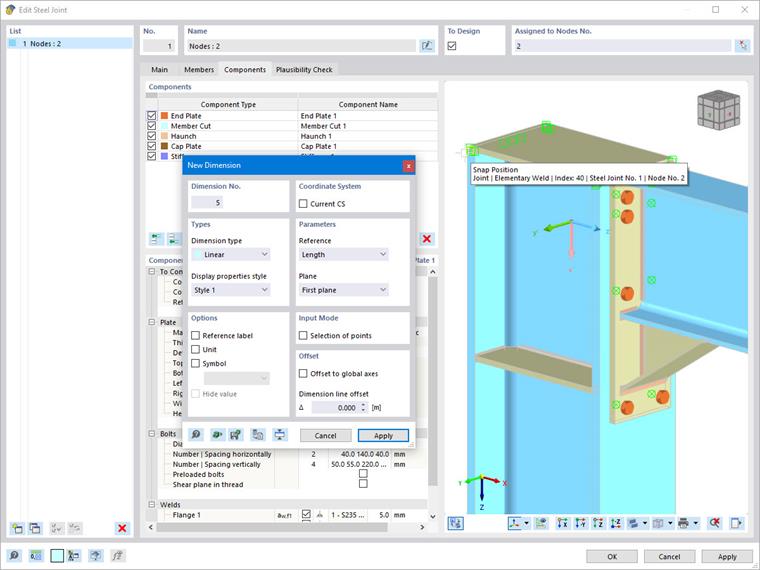

Появится уже знакомое из программы RFEM диалоговое окно, в котором можно указать требуемые параметры размеров.
На графике показаны возможные точки привязки. При перемещении указателя мыши по компонентам изображаются подходящие точки привязки.

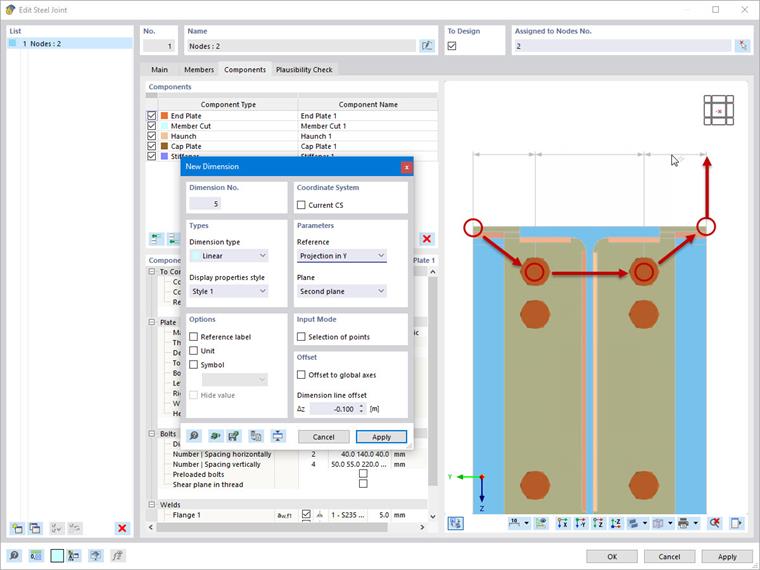

Щёлкните по требуемым точкам привязки (возможен множественный выбор) и разместите цепочку размеров.

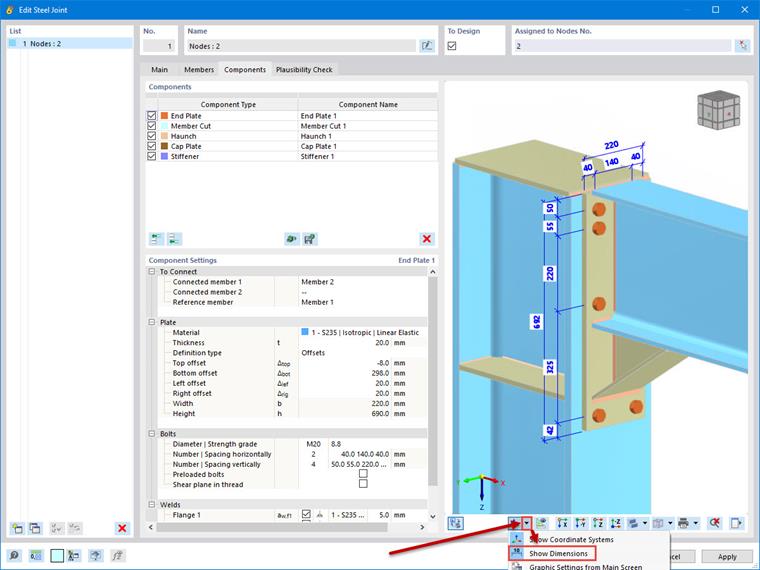

Размеры можно изобразить или скрыть с помощью панели инструментов, а также удалить с помощью контекстного меню размерной линии.
