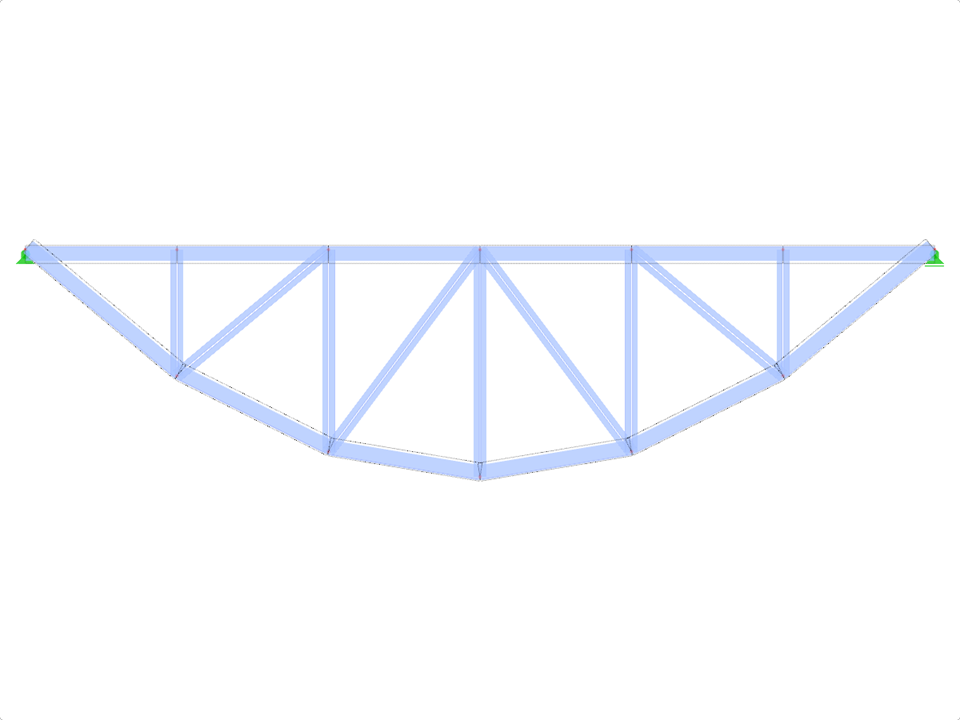

ID de modelo 1967 | FT702p-plg-a | Cercha de cuerdas de arco
  • Descripción
  • Reseñas (0)

Cercha en arco (parabólica - cuerdas inferiores planas).Entrada de datos mediante la longitud total (L), el primer y último vano (L1 ) y el medio (L2 ).

(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

FT702p-plg-a | Armadura de arco

Los parámetros de los bloques se pueden editar dinámicamente
Número de nudos 12
Número de líneas 21
Número de barras 21
Número de superficies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 1,392 t
Dimensiones (métricas) 12,000 x 3,000 x 0,000 m
Dimensiones (imperiales) 39.37 x 9.84 x 0 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
