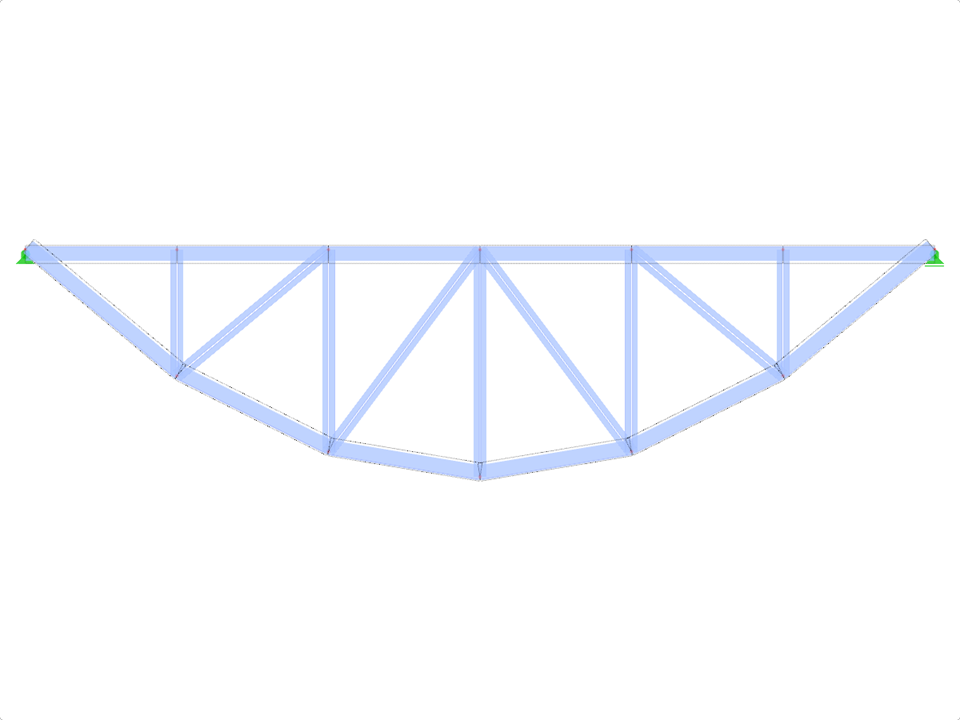

Modell-ID 1967 | FT702p-plg-a | Parabelträger
  • Beschreibung
  • Bewertungen (0)

Parabelträger (parabolisch - flache Untergurte). Eingabe über Gesamtlänge (L), erstes und letztes Feld (L1 ) und mittlere Felder (L2 ).

Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

FT702p-plg-a | Parabelträger

Blockparameter dynamisch editierbar
Anzahl Knoten 12
Anzahl Linien 21
Anzahl Stäbe 21
Anzahl Flächen 0
Anzahl Volumenkörper 0
Anzahl Lastfälle 1
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 1,392 t
Abmessungen (metrisch) 12,000 x 3,000 x 0,000 m
Abmessungen (imperial) 39.37 x 9.84 x 0 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
