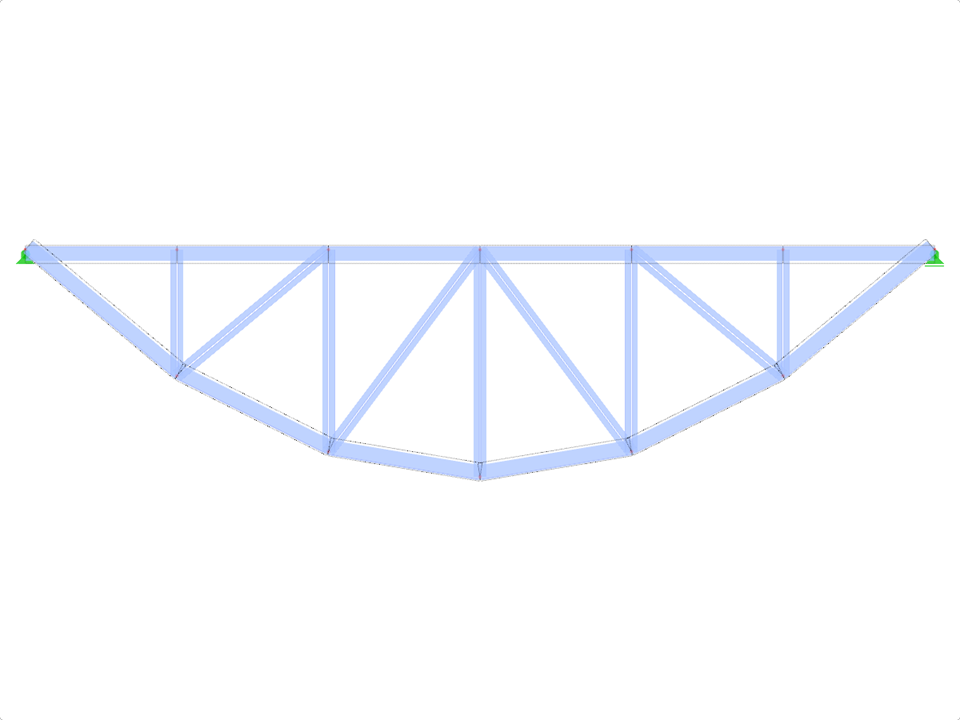

ID Modello 1967 | FT702p-plg-a | Trave a corda arcuata
  • Descrizione
  • Recensioni (0)

Travatura reticolare dell'arco (parabolica - correnti inferiori piatte).Inserimento tramite la lunghezza totale (L), la prima e l'ultima campata (L1 ) e le campate centrali (L2 ).

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

FT702p-plg-a | Truss della corda dell'arco

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 12
Numero di linee 21
Numero di aste 21
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 1
Nr. di combinazioni di carico 0
Nr. di combinazioni di risultati 0
Peso totale 1,392 t
Dimensioni (metriche) 12,000 x 3,000 x 0,000 m
Dimensioni (imperiali) 39.37 x 9.84 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
