Questo esempio è stato utilizzato per mostrare come un'asta può essere dotata di una fondazione elastica. Ciò include l'influenza del sottosuolo nella modellazione. Il vincolo esterno elastico dell'asta può essere definito solo per le aste di tipo "Trave".
Modello utilizzato in

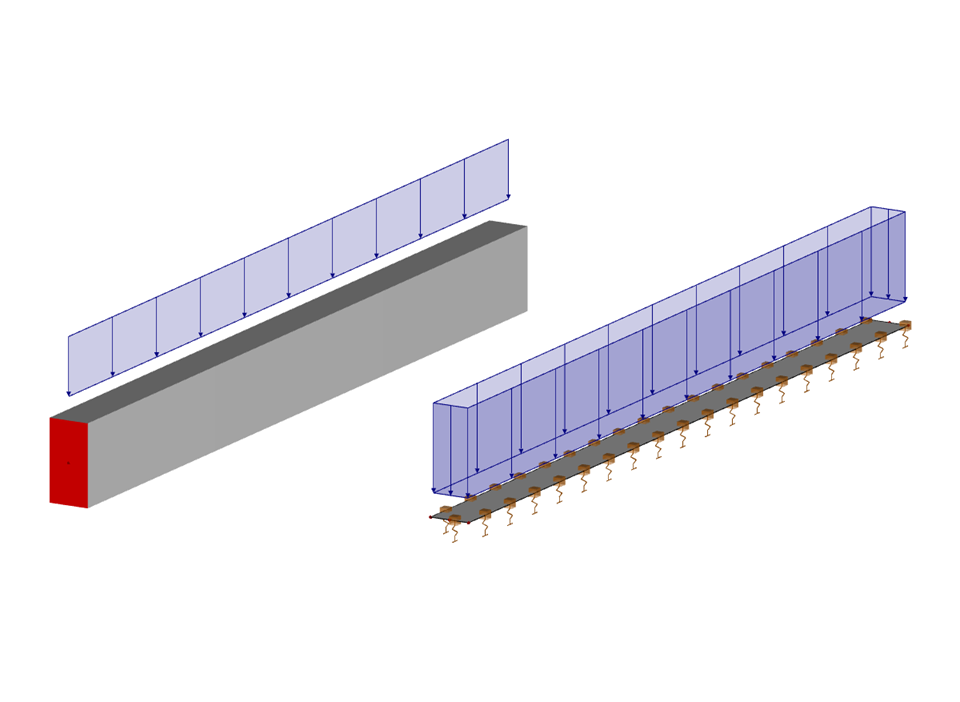

Fondazione a strisce con carico uniformemente distribuito
| Numero di nodi | 8 |
| Numero di linee | 7 |
| Numero di aste | 1 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 25,000 t |
| Dimensioni (metriche) | 10.000 x 0.000 x 5.250 m |
| Dimensioni (imperiali) | 32.81 x 0 x 17.22 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
