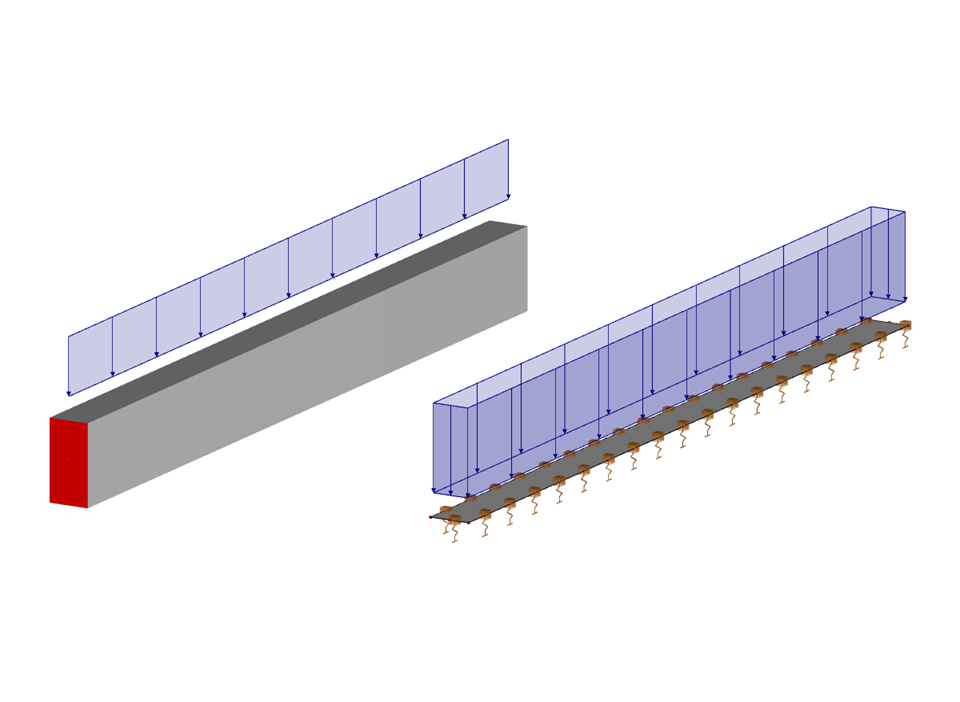

Anhand dieses Beispiels wurde gezeigt, wie ein Stab mit einer elastischen Bettung versehen werden kann. Damit wird der Einfluss des Baugrundes in die Modellierung einbezogen. Bettungen können nur für den Stabtyp 'Balkenstab' definiert werden.
Modell verwendet in
Streifenfundament mit Streckenlast
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 25.000 t |
| Abmessungen (metrisch) | 10.000 x 0.000 x 5.250 m |
| Abmessungen (imperial) | 32.81 x 0 x 17.22 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
