Este ejemplo se utilizó para mostrar cómo se puede proporcionar una base elástica a una barra. Esto incluye la influencia del subsuelo en el modelado. Los apoyos elásticos en barras sólo se pueden definir para el tipo de barra "Viga".
Modelo utilizado en

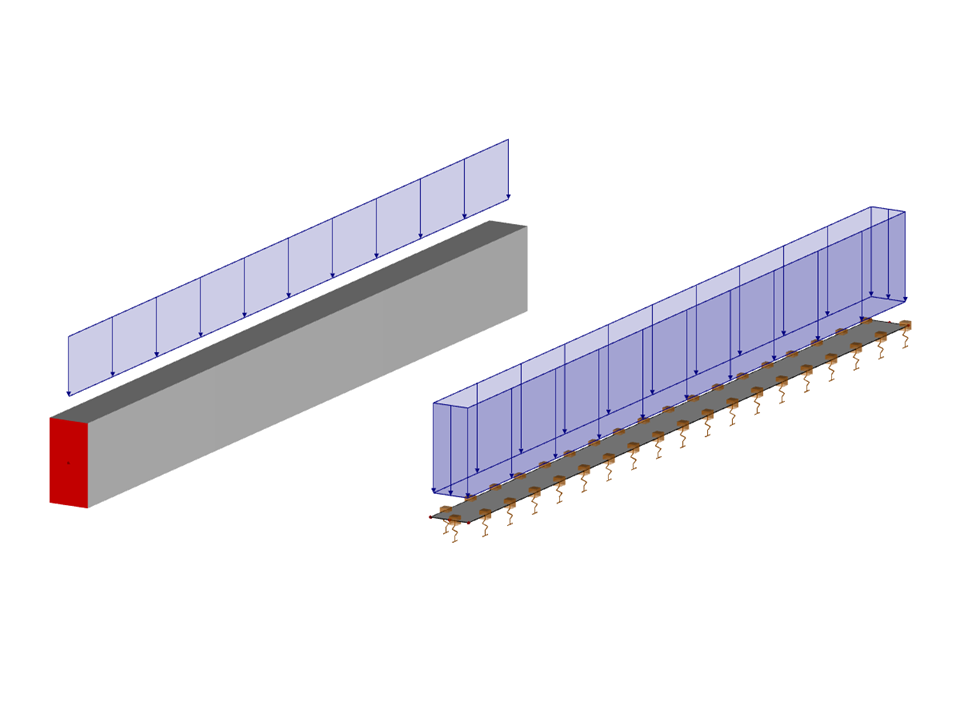

Cimentación en tiras con carga uniformemente distribuida
| Número de nudos | 8 |
| Número de líneas | 7 |
| Número de barras | 1 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 25.000 t |
| Dimensiones (métricas) | 10,000 x 0,000 x 5,250 m |
| Dimensiones (imperiales) | 32.81 x 0 x 17.22 feet |
