Un apoyo elástico se puede aplicar en una barra. El apoyo se usa para incluir la influencia del subsuelo en el modelado. Los apoyos elásticos en barras sólo se pueden definir para el tipo de barra "Viga".

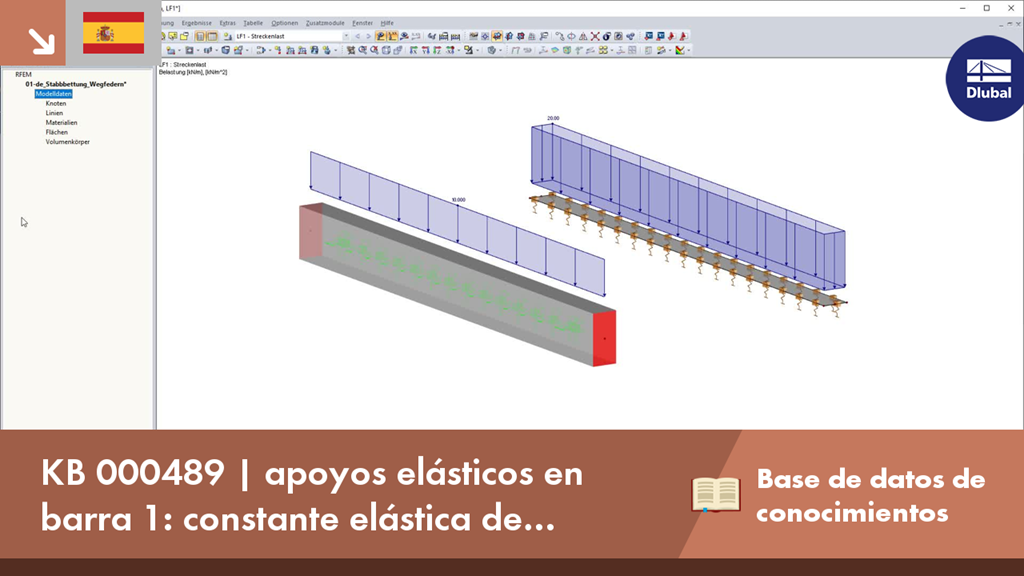

KB 000489 | apoyos elásticos en barra 1: constante elástica de traslación
- Herramientas útiles para la generación rápida de estructuras en RFEM
- Herramientas útiles para la generación rápida de estructuras en RSTAB
![KB 001879 | Influencia de la rigidez a flexión de los cables](/es/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![KB 001880 | Cálculo de estructuras de cables en RFEM 6 y RSTAB 9](/es/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Caso de carga de pretensado](/es/webimage/025954/3184426/Pretensado.png?mw=512&hash=e7663b4603be36b9c92d1c45f0e38afa3cadf5c0)
![Carga previa del pretensado inicial en la barra](/es/webimage/010511/2426322/01-es-png-png.png?mw=512&hash=2e848b7121e07d193f5ef5037f2a04c9a33b4d00)
![Consideración del estado inicial](/es/webimage/023013/3154072/Considerar_estado_inicial_de_pretensado.png?mw=512&hash=0db0725bcfd73656349f88328e94096daf760b22)
En comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), se han agregado las siguientes características nuevas al complemento Búsqueda de forma (form-finding) para RFEM 6:
- Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
- Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
- Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
- Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
- Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
- Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
- Búsquedas de forma paralelas en un modelo
- Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)
![Característica 002443 | Control de la condición de fisura para análisis de deformaciones y anchos de fisura](/es/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.
Para esto, se pueden activar las siguientes configuraciones:
- Estado fisurado calculado a partir de la carga asociada
- Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
- Estado fisurado de la sección, independiente de la carga
![Característica 002415 | Segmentación mejorada para el análisis de deformaciones](/es/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
![Característica 002416 | Visualización de resultados a través del plano de recorte](/es/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Esta característica también contribuye a la visualización clara de sus resultados. Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. Por lo tanto, la zona delante o detrás del plano se oculta en la visualización. De esta manera, puede mostrar de forma clara y sencilla los resultados en una intersección o un sólido, por ejemplo.
