Základový pas s liniovým zatížením
  • Popis
  • Recenze (0)

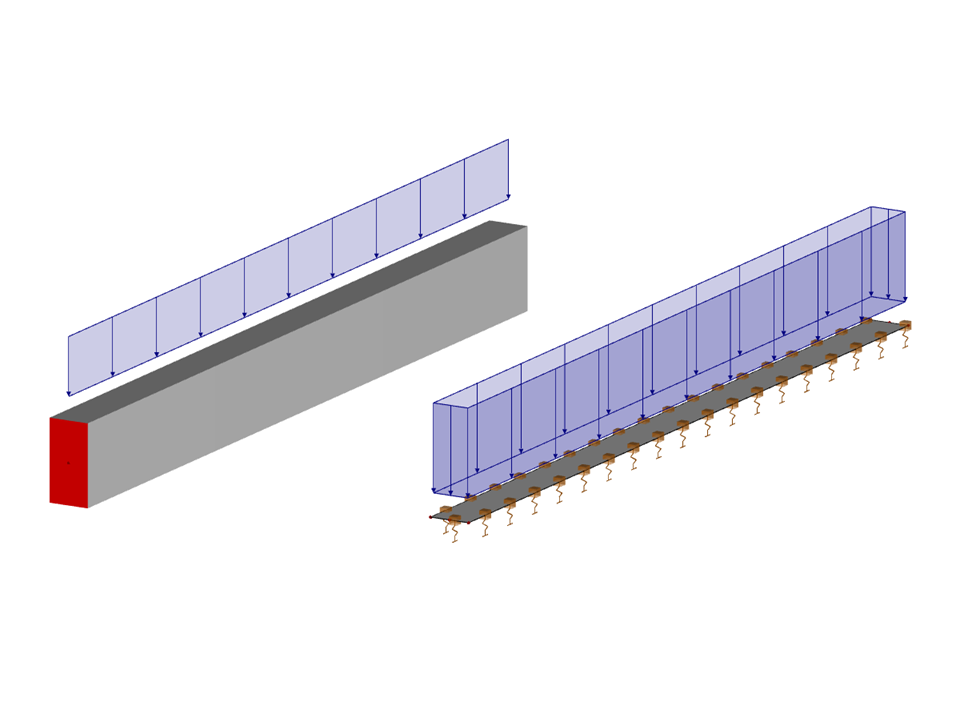

Tento model demonstruje, jak lze u nosníkového prutu realisticky zohlednit vliv podloží definováním pružného uložení. Příklad ukazuje, jak lze do modelování začlenit sedání a posunové pružiny. Pásový základ je zatížen spojitým zatížením, což umožňuje podrobně analyzovat sedání a chování při vibracích. Aplikace je omezena na prutové typy typu „Nosníkový prut“.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Pásový základ s pružným uložením

Počet uzlů 8
Počet linií 7
Počet prutů 1
Počet ploch 1
Počet zatěžovacích stavů 1
Celková hmotnost 25,000 t
Rozměry (metrické) 10,000 x 5,250 x 0,000 m
Rozměry (imperiální) 32.81 x 17.22 x 0 feet
Verze programu 5.24.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

Nahlásit tento 3D model
Události
Videa
Modely ke stažení
Články z databáze znalostí
Upravit podloží prutu
U prutu můžeme zadat pružné uložení. Při modelování se tak zohledňuje vliv podloží. Pružné podloží lze definovat pouze u prutu typu „Nosník”.
