Este exemplo foi utilizado para mostrar como uma barra pode ser fornecida com uma fundação elástica. Isso inclui a influência do subsolo na modelação. As fundações apenas podem ser definidas para o tipo de barra "Viga".
Modelo utilizado em

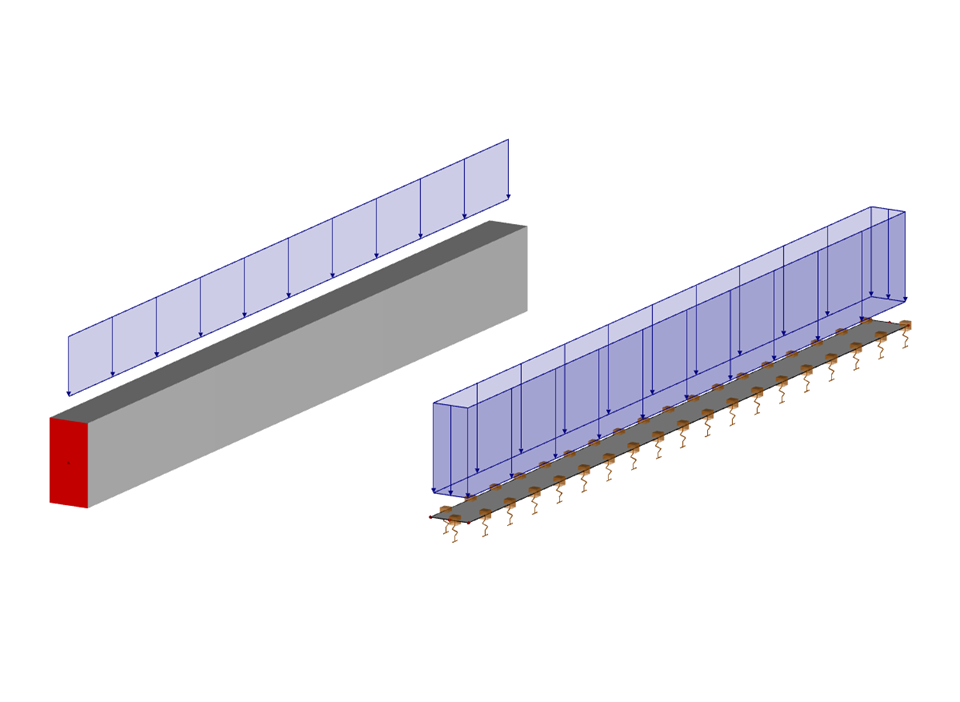

Faixa de fundação com carga uniformemente distribuída
| Número de nós | 8 |
| Número de linhas | 7 |
| Número de barras | 1 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 25,000 t |
| Dimensões (métricas) | 10,000 x 0,000 x 5,250 m |
| Dimensões (imperial) | 32.81 x 0 x 17.22 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
