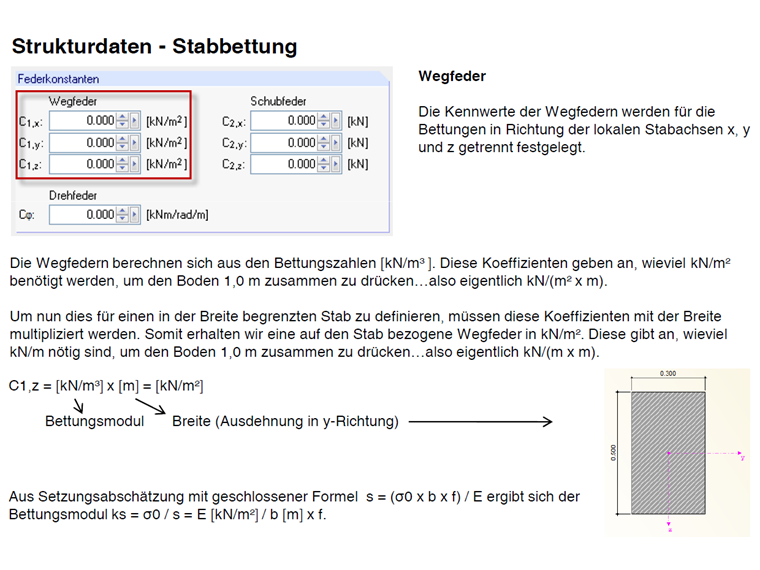

Os valores característicos das molas de translação são definidos separadamente para as fundações na direção dos eixos locais da barra x, y e z.
As molas de translação são calculadas a partir do módulo de fundação [kN/m³]. Esses coeficientes indicam quantos kN/m² são necessários para comprimir o solo em 1,0 m. A unidade é realmente kN/(m² ⋅ m).
Para definir isso para uma barra com uma largura limitada, esses coeficientes devem ser multiplicados pela respetiva dimensão da secção. Assim, obtém -se uma mola translacional em relação à barra em kN/m². Isso indica quantos kN/m são necessários para comprimir o solo 1,0 m.
C1, z = ks [kN/m³] ⋅ largura [m]

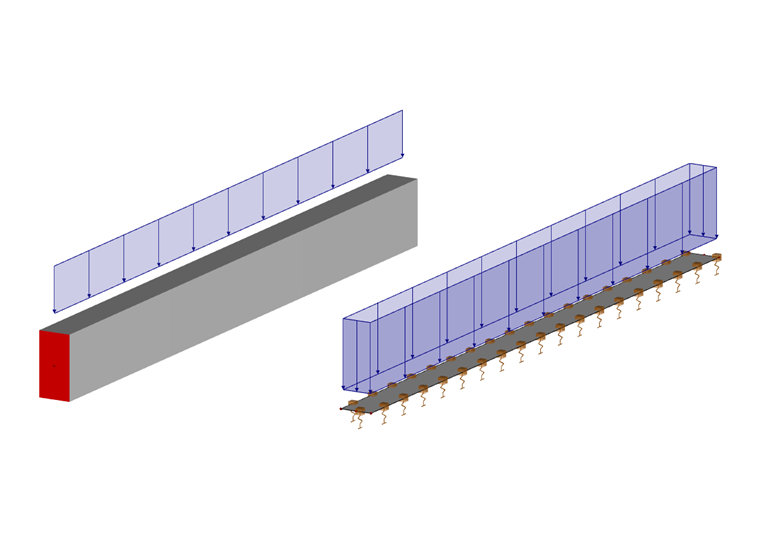

Neste exemplo, é considerada uma fundação de faixa com o retângulo 500/1000 e uma carga distribuída de 10 kN/m é aplicada uniformemente.
É assumido um módulo de fundação de ks = 10.000 kN/m³. A mola de translação na direção do eixo z local é, portanto, calculada da seguinte forma.
C1, z = 10.000 kN/m³ ⋅ 0,5 m = 5.000 kN/m²
