Fondations élastiques de barre 1 : translations

Une fondation élastique peut être appliquée à une barre. Cette fondation sert à intégrer les effets du sol sur le modèle. Les fondations élastiques de barre peuvent uniquement être définies pour le type de barre « Poutre ».

Les valeurs caractéristiques des ressorts de translation sont définies séparément pour les fondations dans la direction des axes locaux de barre x, y et z.

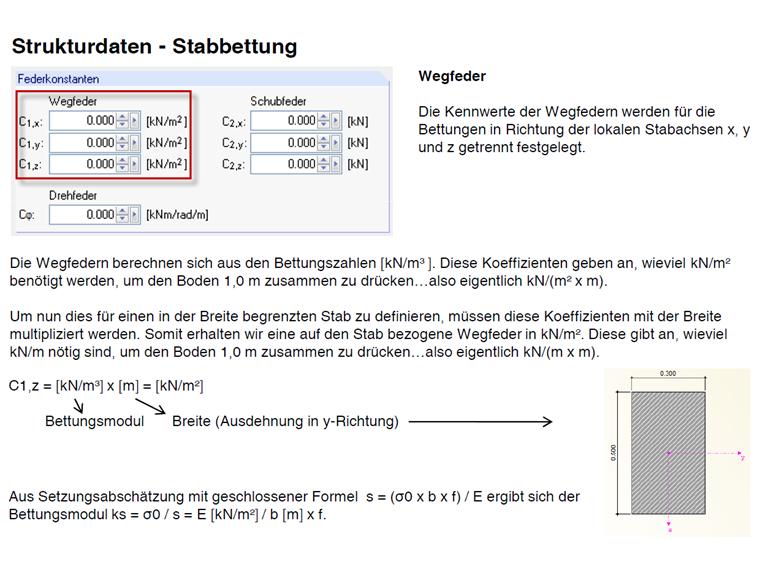

Modifier la fondation élastique de barre

Les ressorts de translation sont calculés à partir du module de fondation [kN/m³]. Ces coefficients indiquent combien de kN/m² sont nécessaires pour comprimer le sol de 1,0 m. L'unité est en fait le kN/(m² ⋅ m).

Pour définir cela pour une barre de largeur limitée, ces coefficients doivent être multipliés par la dimension correspondante de la section. Ainsi, un ressort de translation relatif à la barre est obtenu en kN/m². Cela indique combien de kN/m sont nécessaires pour comprimer le sol de 1,0 m.

C_{1, z} = k_s [kN/m³] ⋅ largeur [m]

Dans cet exemple, une fondation en bande avec un rectangle de section de 500/1000 est considérée et une charge répartie de 10 kN/m est appliquée uniformément.

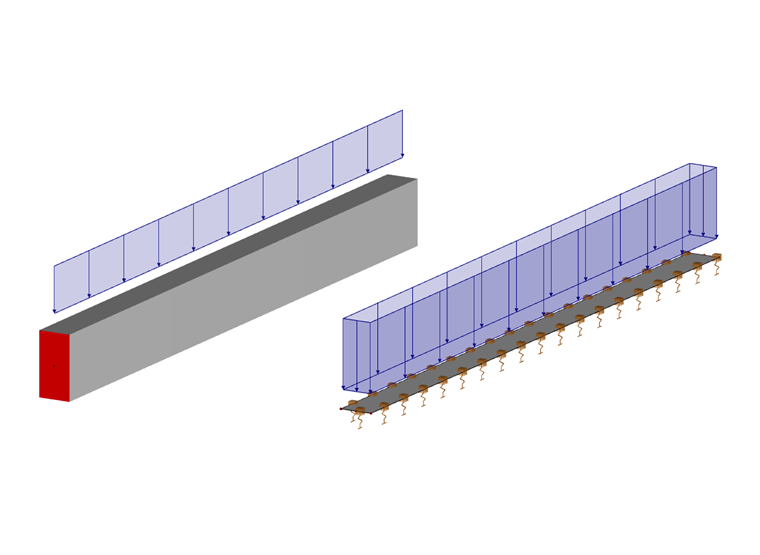

Fondation en bande avec une charge uniformément répartie

Un module de fondation de k_s = 10 000 kN/m³ est supposé. Le ressort de translation en direction de l'axe local z est donc calculé comme suit.

C_{1, z} = 10 000 kN/m³ ⋅ 0,5 m = 5 000 kN/m²
