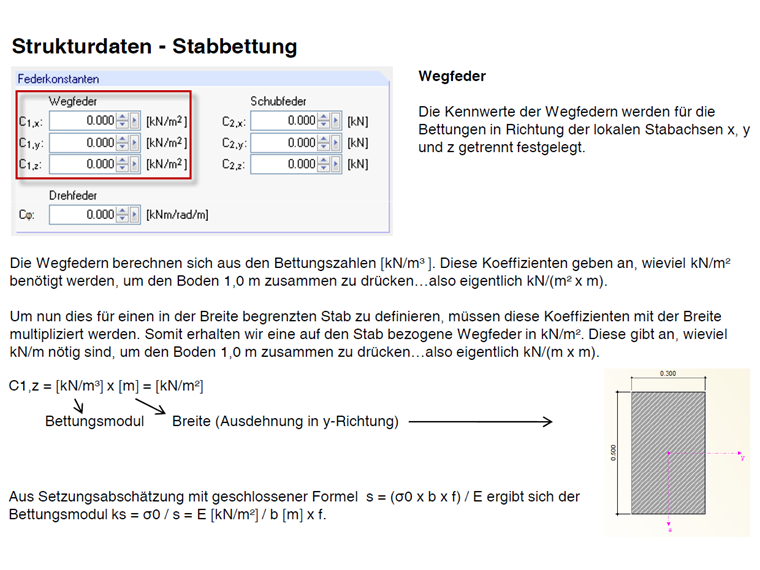

I valori caratteristici delle molle di traslazione sono definiti separatamente per le fondazioni nella direzione degli assi locali dell'asta x, y e z.
Le molle di traslazione sono calcolate dal modulo di fondazione [kN/m³]. Questi coefficienti indicano quanti kN/m² sono necessari per comprimere il terreno di 1,0 m. L'unità è attualmente kN/(m² ⋅ m).
Per definire questo per un'asta con una larghezza limitata, questi coefficienti devono essere moltiplicati per la rispettiva dimensione della sezione trasversale. Così, si ottiene una molla di traslazione relativa all'asta in kN/m². Questo indica quanti kN/m sono necessari per comprimere il terreno di 1,0 m.
C1, z = ks [kN/m³] ⋅ larghezza [m]

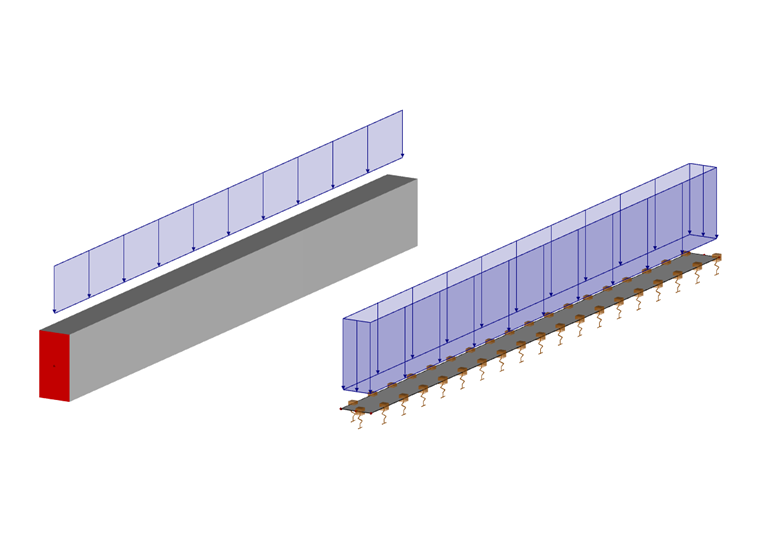

In questo esempio, viene considerata una fondazione a nastro con la sezione trasversale rettangolare di 500/1000 e un carico distribuito di 10 kN/m viene applicato in modo uniforme.
Si assume un modulo di fondazione di ks = 10.000 kN/m³. La molla di traslazione nella direzione dell'asse z locale viene quindi calcolata come segue.
C1, z = 10.000 kN/m³ ⋅ 0,5 m = 5.000 kN/m²
