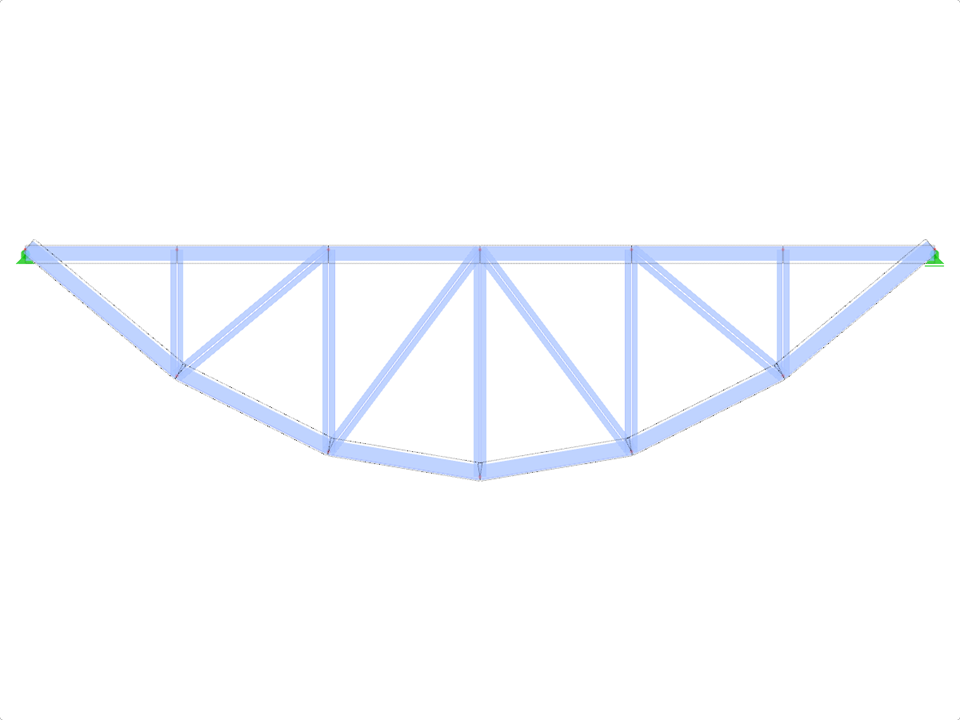

Model ID 1967 | FT702p-plg-a | Příhradový nosník s obloukovým pásem
  • Popis
  • Recenze (0)

Příhradový nosník s obloukovým horním pasem (parabolický - ploché dolní pásy). Zadání pomocí celkové délky (L), prvního a posledního pole (L1) a středních polí (L2)

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

FT702p-plg-a | Příhradový nosník s obloukovým horním pasem

Dynamicky upravitelné parametry bloku
Počet uzlů 12
Počet linií 21
Počet prutů 21
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 1,392 t
Rozměry (metrické) 12,000 x 3,000 x 0,000 m
Rozměry (imperiální) 39.37 x 9.84 x 0 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
