Nové programy RFEM 6 a RSTAB 9
Program RFEM 6 pro statické výpočty MKP a program pro prutové konstrukce RSTAB 9 prošly rozsáhlou modernizací a nabízejí intuitivní koncepci posouzení s přímo v programu integrovanými addony. To umožňuje mnohem rychlejší výpočet a návrh náročných konstrukcí.
Základní program RFEM 6 slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů. Program umožňuje vytvářet smíšené konstrukce, stejně jako modelovat tělesa a kontaktní prvky. Výsledky výpočtu jsou deformace, vnitřní síly, napětí, podporové síly a kontaktní napětí.
Program RSTAB 9 je vhodný pro výpočet 2D a 3D prutových konstrukcí z oceli, betonu, dřeva, hliníku a dalších materiálů. Výkonný řešič programu RSTAB provádí lineární a nelineární výpočty vnitřních sil, deformací a podporových reakcí.
RSECTION

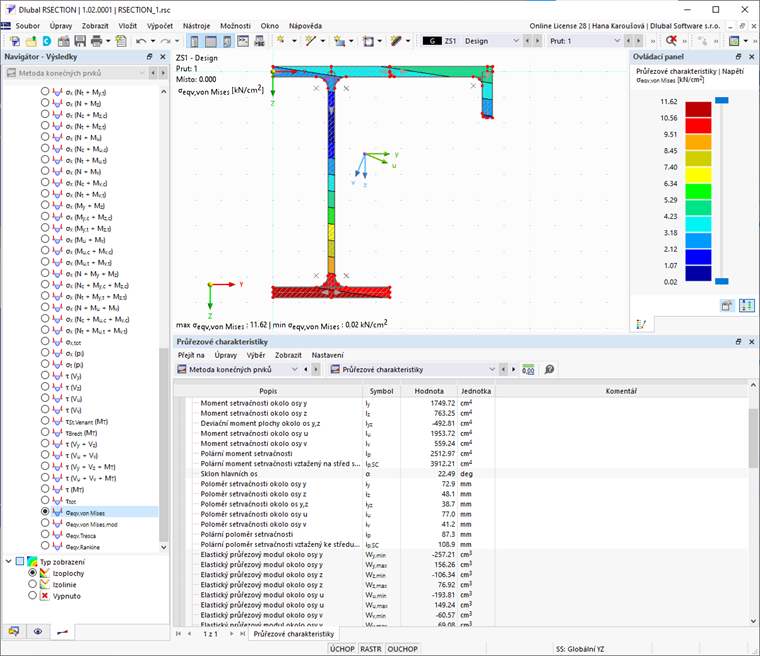

Program RSECTION spojuje předchozí programy pro průřezové charakteristiky SHAPE-THIN a SHAPE-MASSIVE. Samostatný program RSECTION 1 stanoví průřezové charakteristiky libovolných tenkostěnných a masivních průřezů a provádí analýzu napětí. Díky grafickému a tabulkovému zadávání nebo zadávání pomocí JavaScriptu či importu DXF souborů je vytváření různých průřezů velmi flexibilní.
Rozšíření RSECTION "Účinné průřezy" stanoví účinné průřezy podle EN 1993-1-5 [1] a EN 1993-1-3 [2 }]. "Účinné průřezy" například umožňují zohlednit účinky tvarové nestability profilů tvarovaných za studena metodou vlastních čísel.
RWIND 2

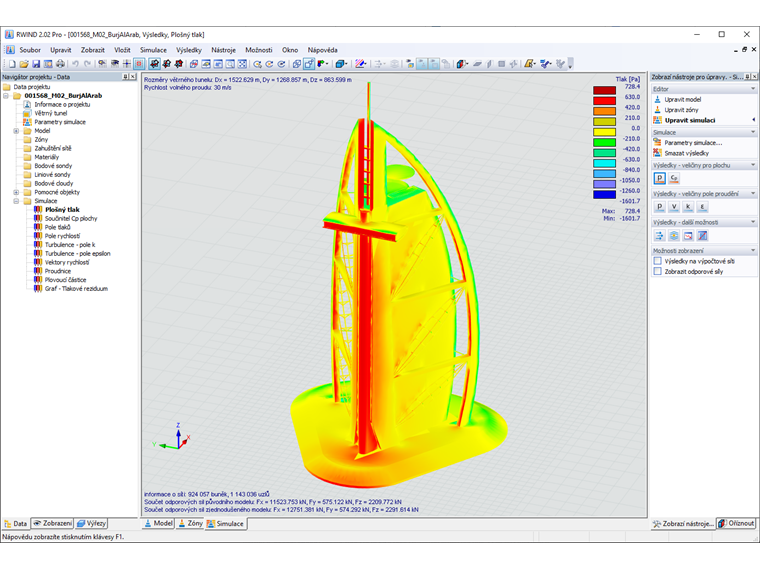

RWIND 2 je CFD-program pro numerickou simulaci obtékání libovolných geometrií staveb vzdušným proudem (digitální větrný tunel) se stanovením zatížení větrem, které působí na povrch těchto objektů. Vypočítané výsledky lze exportovat jako zatížení větrem do programů pro statické výpočty RFEM 6 a RSTAB 9. S verzí Pro lze nyní také počítat nestacionární nestlačitelné turbulentní proudění větru.
Nové addony
Ocelové přípoje

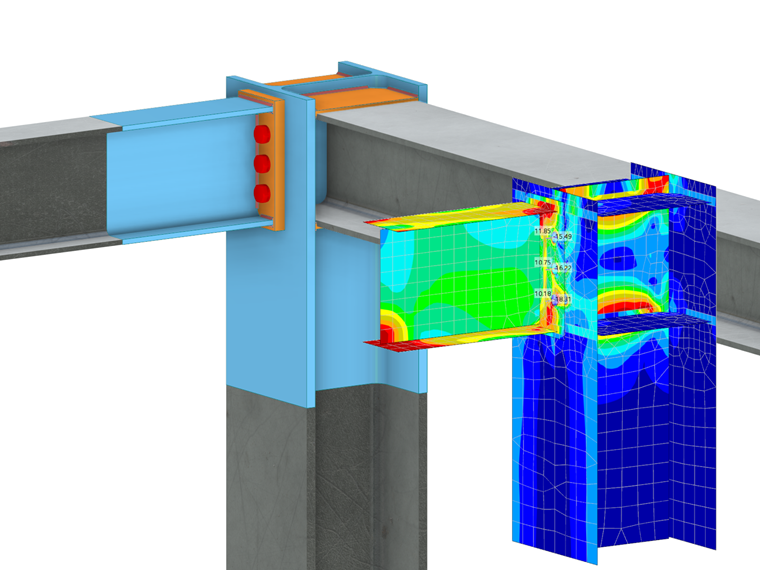

Addon Ocelové přípoje v programu RFEM nastavuje nové standardy ve výpočtu a posouzení ocelových přípojů. Ocelové přípoje lze analyzovat pomocí konečně-prvkového modelu. Vytvoření modelu probíhá zcela automaticky na pozadí a uživatel ho ovládá jednoduchým a známým zadáváním komponent. Zatížení stanovená na konečně-prvkovém modelu se pak použijí pro posouzení komponent podle EN 1993-1-8[3] (včetně národních příloh). Omezené analytické posouzení metodou komponent, při kterém bylo možné uvažovat pouze rovinné vnitřní síly, patří nyní minulosti.
Posouzení zdiva

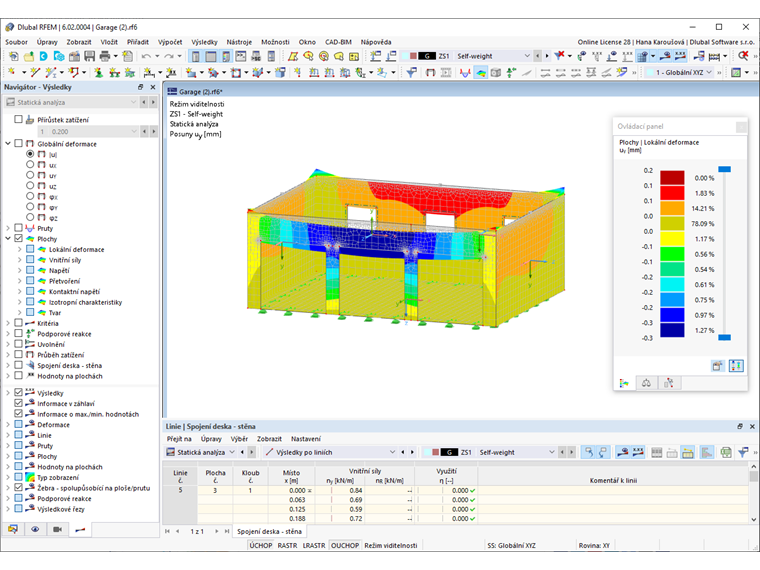

Tento addon je určitým milníkem v historii posuzování zdiva. Jedná se o vývoj softwarového řešení pro posuzování zděných konstrukcí, zejména metodou MKP pro výpočet 3D modelů budov. Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Jeho vývoj probíhal v rámci výzkumného projektu "DDMaS – Digitizing the design of masonry structures" (digitalizace návrhu zděných konstrukcí). Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Model budovy
Addon Model budovy v programu RFEM je užitečný nástroj pro modelování podlaží. Umožňuje definovat a upravovat budovu prostřednictvím podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky. Kromě toho lze tento addon použít také pro seizmickou analýzu. Po provedení spektrální analýzy je možné v addonu Model budovy zobrazit účinky podlaží, mezipatrové posuny a síly ve smykových stěnách.
Optimalizace & odhad nákladů / Odhad emisí CO₂

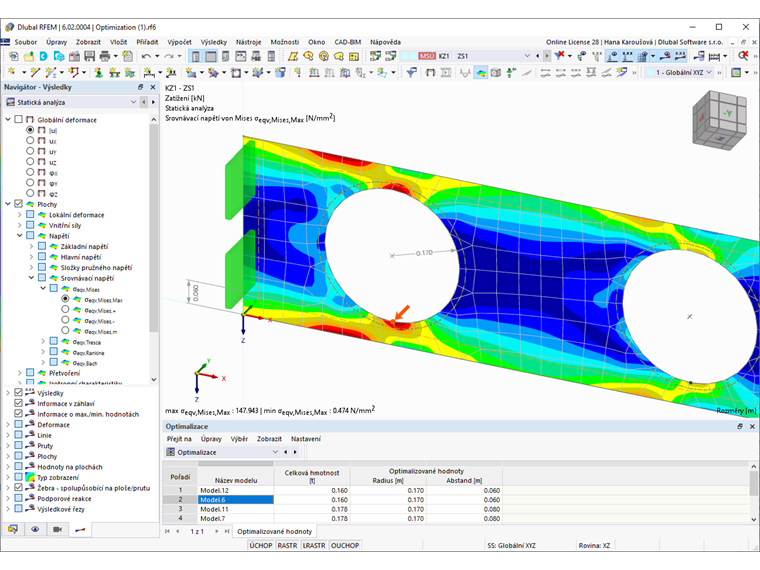

Důležitým trendem při plánování pozemních staveb je téma optimalizace a udržitelnosti. Dvoudílný addon Optimalizace & odhad nákladů/Odhad emisí CO2 nabízí všem uživatelům zajímavé řešení v oblasti optimalizace konstrukcí. Zaprvé hledá vhodné parametry pro splnění obvyklých optimalizačních kritérií pro parametrické modely a bloky pomocí umělé inteligence (AI) optimalizací rojem částic (PSO). Kromě toho tento addon odhaduje náklady nebo emise CO2 z jednotkových nákladů nebo jednotkových emisí zadaných v definici materiálu pro statický model.
Webové služby a API
Potřeba automatizovaných statických výpočtů a posouzení na míru setrvale roste. Těmto potřebám vycházejí vstříc poskytnutím programovatelných rozhraní Webové služby a API. Na základě této technologie poskytují programy RFEM 6 a RSTAB 9 serverovou službu, kterou lze používat lokálně nebo síťově. Komunikace klient-server umožňuje zasílat dotazy a přijímat odpovědi programů RFEM/RSTAB.
Technologie webových služeb umožňuje uživatelům rychle a přesně vytvářet speciální řešení. Díky tomu lze ovládat všechny objekty obsažené v programech RFEM 6 a RSTAB 9, a vytvářet tak své vlastní desktopové nebo webové aplikace. S přístupem do knihoven a k funkcím lze sestavovat vlastní posouzení, efektivně modelovat parametrické konstrukce a vyvíjet optimalizační a automatizační procesy v programovacích jazycích Python a C#.
Nové funkce
Výstupní protokol

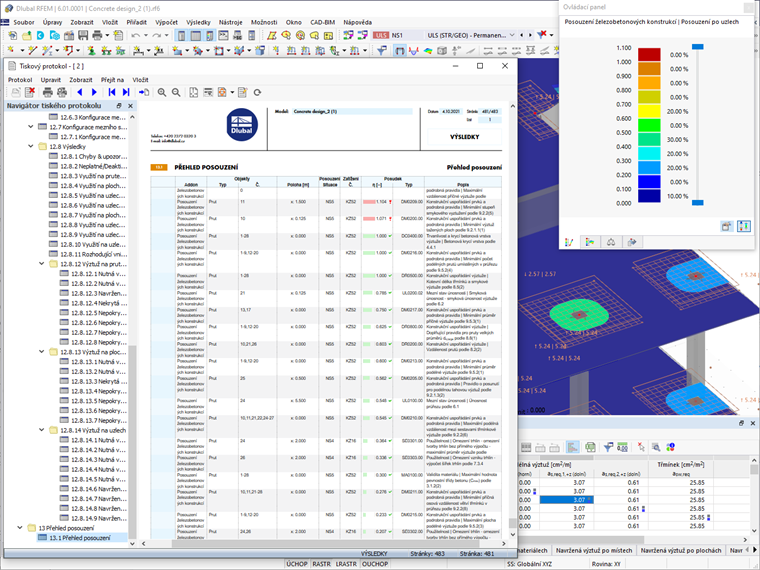

Dokumentace statického výpočtu je často časově náročná. Proto bylo vylepšení tiskového protokolu jedním z největších požadavků našich zákazníků. Po zásadním přepracování je nyní možné pracovat současně v programu a protokolu díky nemodálnímu prostředí tiskového protokolu. Kromě toho lze interaktivně upravovat kapitoly a vytvářet nové, uživatelsky definované kapitoly. Dále je možné do protokolu s moderním vzhledem importovat také PDF soubory, vzorce, 3D grafiky atd. Neméně důležitou funkcí je také výstup vzorců použitých pro posouzení a odkazy na rovnice z normy.
Rychlejší výpočet
Se stále složitějšími konstrukcemi se také prodlužuje doba výpočtu výpočetních programů. Řešič rovnic nových programů obsahuje proto optimalizovaný generátor sítě a podporu vícejádrových procesorů. Protože řešič využívá několika procesorů, umožňuje paralelní výpočty lineárních zatěžovacích stavů a kombinací bez požadavků na dodatečnou operační paměť (RAM): Matici tuhosti je nutné vytvořit pouze jednou. Tak lze tímto rychlým a účinným řešičem rovnic spočítat i složité konstrukční systémy. U modelů, u kterých je třeba spočítat mnoho kombinací zatížení, se spustí několik řešičů současně (jeden na jádro). Každý řešič pak počítá jednu kombinaci zatížení. To vede k lepšímu využití jader, a tím také k rychlejšímu výpočtu.
Výstup vzorců pro posouzení
O programech pro statické výpočty se většinou soudí, že jsou pro uživatele černou skříňkou. Tomuto problému čelí program tak, že uvádí vzorce použité pro posouzení železobetonových, ocelových, dřevěných, hliníkových a dalších konstrukcí. Použité vzorce pro posouzení jsou podrobně zobrazeny i s odkazy na použité rovnice z normy. Tyto vzorce lze vložit také do tiskového protokolu. Programy pro statické výpočty tak nejsou černou skříňkou a stávají se transparentním a lehko ověřitelným nástrojem pro posouzení.
Moderní online licenční systém & extranet (Dlubal účet)

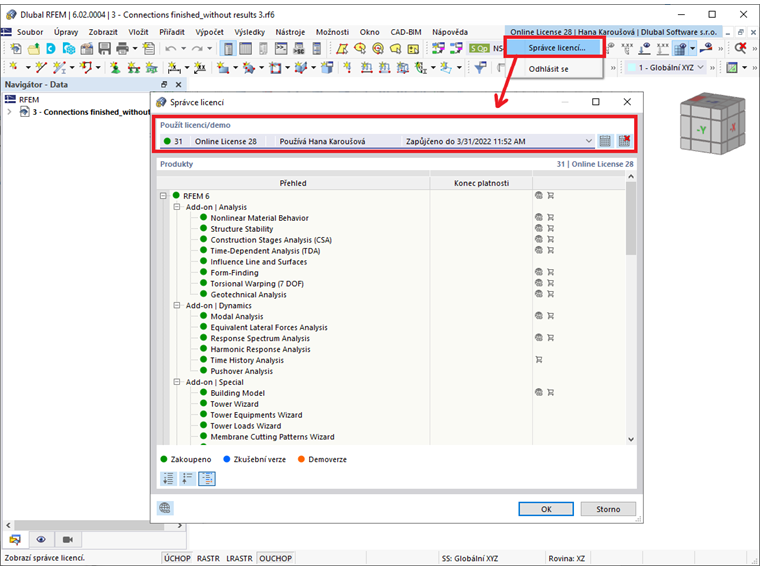

Flexibilní používání softwarových aplikací je obzvlášť důležité právě v době koronaviru a home officu. Moderní online licenční systém umožňuje přidělovat licence k programu RFEM, RSTAB a dalším programům po celém světě a přiřazovat je příslušným uživatelům pomocí Dlubal účtu. Online licence lze používat z libovolného místa, nejsou vázány na počítač ani osobu. Každý registrovaný uživatel ve společnosti se může přihlásit pomocí svých uživatelských údajů. Konečně byl opuštěn starý hardwarový klíč, takže odpadá jeho nepříjemné připojování a odpojování.
Zákazníci Dlubal Software mají k dispozici informace šité na míru prostřednictvím atraktivní nabídky extranetu v podobě uzavřené sekce webových Dlubal stránek. V tomto účtu může každý uživatel najít informace o novinkách společnosti, akcích a produktech. Zobrazí se také přehled dostupných licencí a produktů ke stažení. Kromě toho se mohou uživatelé aktivně podílet na vývoji zadáním požadovaných funkcí nebo upozorněním na chyby. Každý odeslaný požadavek obdrží status, abyste měli kdykoli přehled o aktuálním stavu Vašeho zaslaného nápadu.
Nové možnosti vzdělávání
Školení a další vzdělávání jsou důležitým základem pro profesionální používání výkonného softwaru, jakým jsou Dlubal programy nejnovější generace RFEM 6, RSTAB 9, RWIND 2 nebo RSECTION. Proto jsou na webových stránkách společnosti Dlubal Software k dispozici i bezplatné online kurzy pro začátečníky a zvídavé, které usnadňují seznámení například s MKP programem RFEM 6. Na webových stránkách „Statické modely ke stažení“ najdete také rozsáhlou databázi více než 1000 bezplatných statických modelů, které lze okamžitě použít pro trénink.
Pro náruživé posluchače máme německý Dlubal podcast „Digitales und Innovatives aus dem Ingenieurbau“. Hovoří se v něm o inovativních trendech ve statice a o budoucnosti stavebnictví. Rozhovory s odborníky, inženýry a profesory ze stavebnictví se kromě tragických stavebních katastrof a projektování založeného na BIM zabývají často také tématy udržitelnosti a digitalizace ve stavebnictví.
Zvláště v době koronaviru oceňují mladí inženýři a studenti řadu digitálních vzdělávacích příležitostí. Proto v rámci infotainmentu i pro tuto cílovou skupinu nabízíme zajímavou kombinaci přínosných zkušeností z každodenní praxe inženýra a teorie známé ze studia. Obsahuje vše od animovaných a informačních příkladů až po srozumitelné přednášky ze stavebnictví.
Závěr a výhled
V softwarové společnosti Dlubal Software se toho v poslední době hodně událo. Vydání nové generace programů s novými addony a funkcemi je jedním z milníků v historii společnosti Dlubal Software. Týdenní aktualizace s novými funkcemi a opravami chyb přispívají k neustálému zlepšování programů. Nabídka stále se rozšiřující vzdělávací platformy vytváří optimální podmínky pro seznámení s programy a novými tématy statiky. Statika je tak od nynějška ještě zábavnější.
