Online manuál programu RFEM - Plochy (anglicky)

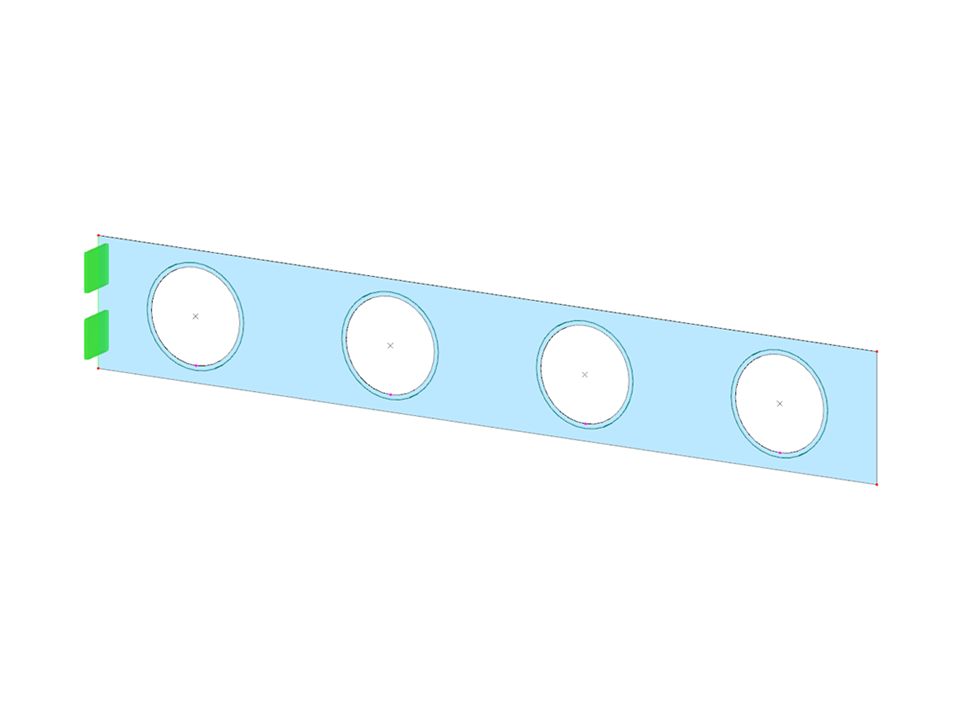

Optimalizovaný model
| Počet uzlů | 8 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,160 t |
| Rozměry (metrické) | 3,000 x 0,460 x 0,000 m |
| Rozměry (imperiální) | 9.84 x 1.51 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
