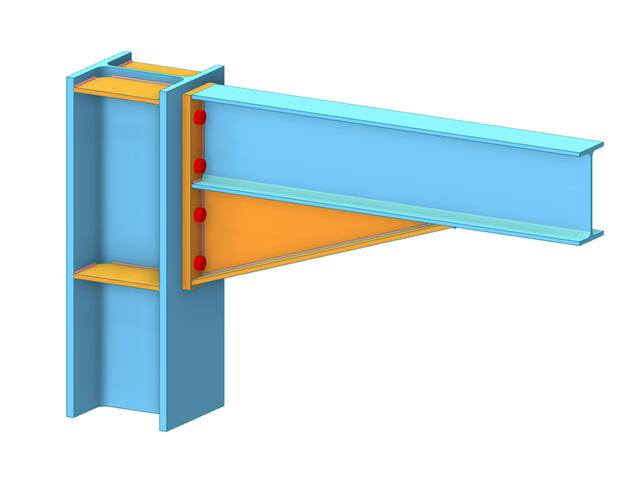

Rámová konstrukce s modelovanými spoji pomocí addonu Ocelové přípoje. Přípoje lze navrhnout na boulení. Konstrukce a přípoj lze posoudit na stabilitní analýzu pomocí addonu Stabilita konstrukce pro RFEM 6.

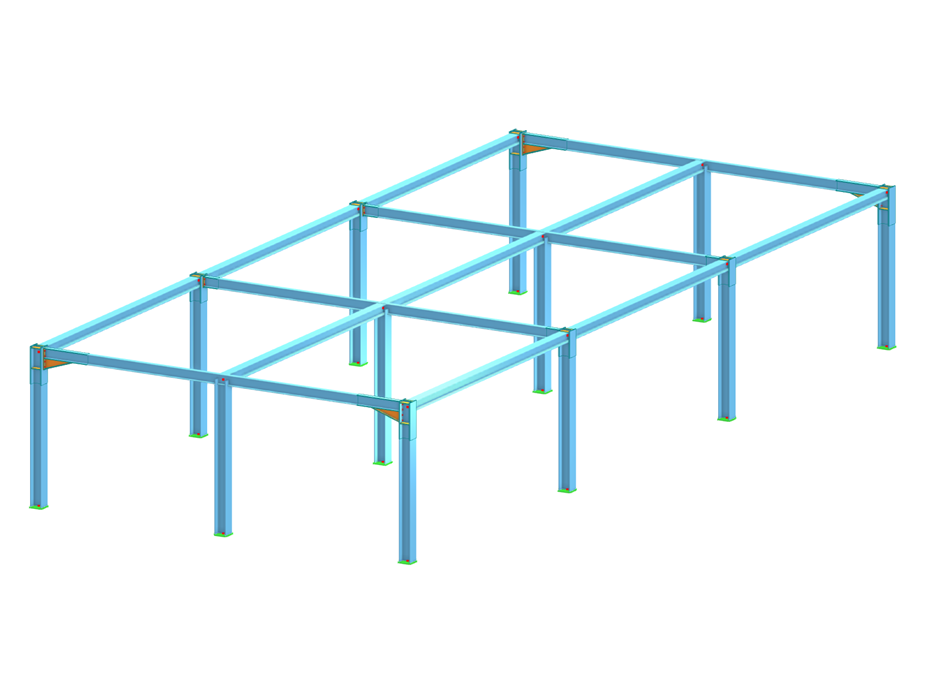

Rámová konstrukce s ocelovými přípoji
Počet uzlů | 24 |
Počet linií | 29 |
Počet prutů | 29 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 3 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 5,992 t |
Rozměry (metrické) | 8,000 x 3,000 x 18,000 m |
Rozměry (imperiální) | 26.25 x 9.84 x 59.06 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/cs/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Tuhost ocelového spoje a její vliv na statické posouzení](/cs/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Posouzení momentových rámových prutů podle AISC 341-22 v programu RFEM 6](/cs/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/cs/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Ocelová šablona přípoje](/cs/webimage/028559/3235374/Stahlanschlussvorlage_neu.png?mw=512&hash=5d70ced864d24a64635c183c4ab7f40ef78ec866)
U komponent přípoje můžete posoudit, zda hrozí ztráta stability. K tomu je zapotřebí addon Stabilita konstrukce.
Pro model přípoje se spočítá součinitel kritického zatížení pro všechny analyzované kombinace zatížení a zadaný počet vlastních tvarů. Nejmenší součinitel kritického zatížení se porovnává s mezní hodnotou 15 z normy EN 1993-1-1, kapitola 5. Kromě toho můžete mezní hodnotu uživatelsky upravit. Program vám dále graficky zobrazí jako výsledek stabilitní analýzy příslušné vlastní tvary.
Pro analýzu stability používá RFEM upravený plošný model, který cíleně rozpoznává lokální tvary boulení. Model stabilitní analýzy včetně výsledků můžete uložit a použít samostatně.
![Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent](/cs/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
![Komponenta "Patní deska"](/cs/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
