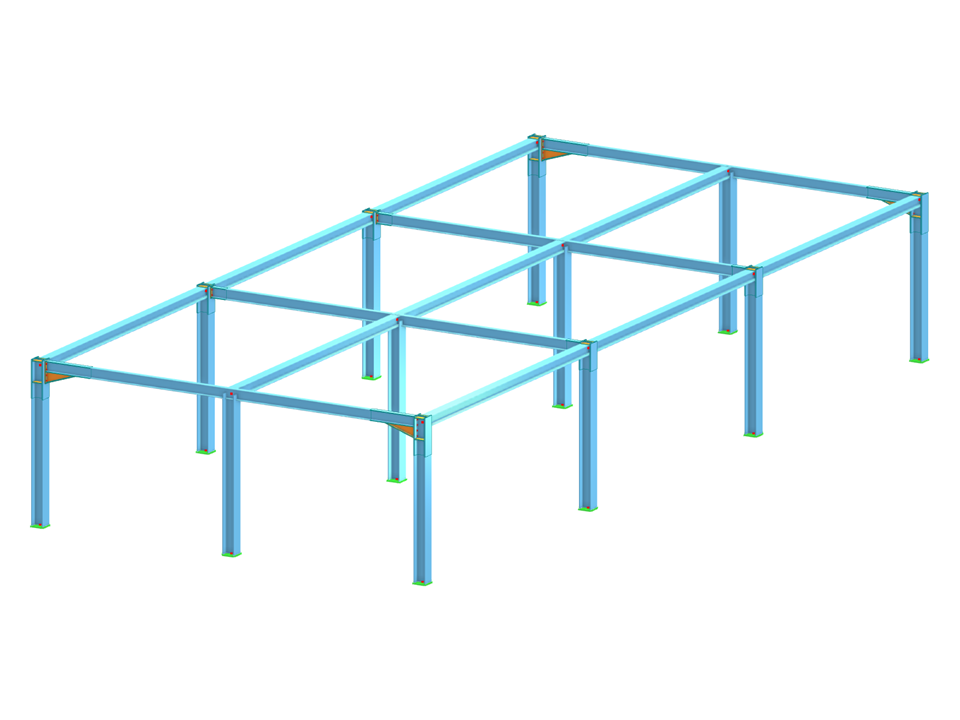

Estrutura de pórticos com as ligações modeladas com o módulo Ligações de aço. As ligações podem ser dimensionadas para encurvadura. A estrutura e a ligação podem ser utilizadas para uma análise de estabilidade com o módulo Estabilidade da estrutura para o RFEM 6.
Estrutura de pórticos com ligações de aço
Número de nós | 24 |
Número de linhas | 29 |
Número de barras | 29 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 3 |
Número de combinações de resultados | 0 |
Peso total | 5,992 t |
Dimensões (métricas) | 8,000 x 3,000 x 18,000 m |
Dimensões (imperial) | 26.25 x 9.84 x 59.06 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
