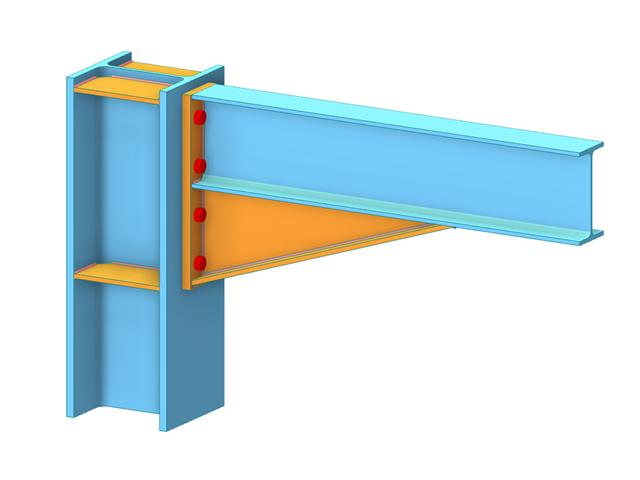

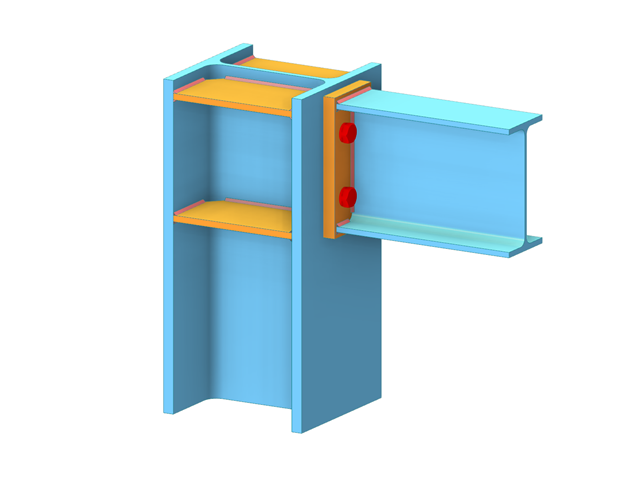

Estructura de pórtico con conexiones modeladas utilizando el complemento Uniones de acero. Las conexiones se pueden diseñar para pandeo. La estructura y las conexiones se pueden usar para un análisis de estabilidad utilizando el complemento Estabilidad de la estructura para RFEM 6.

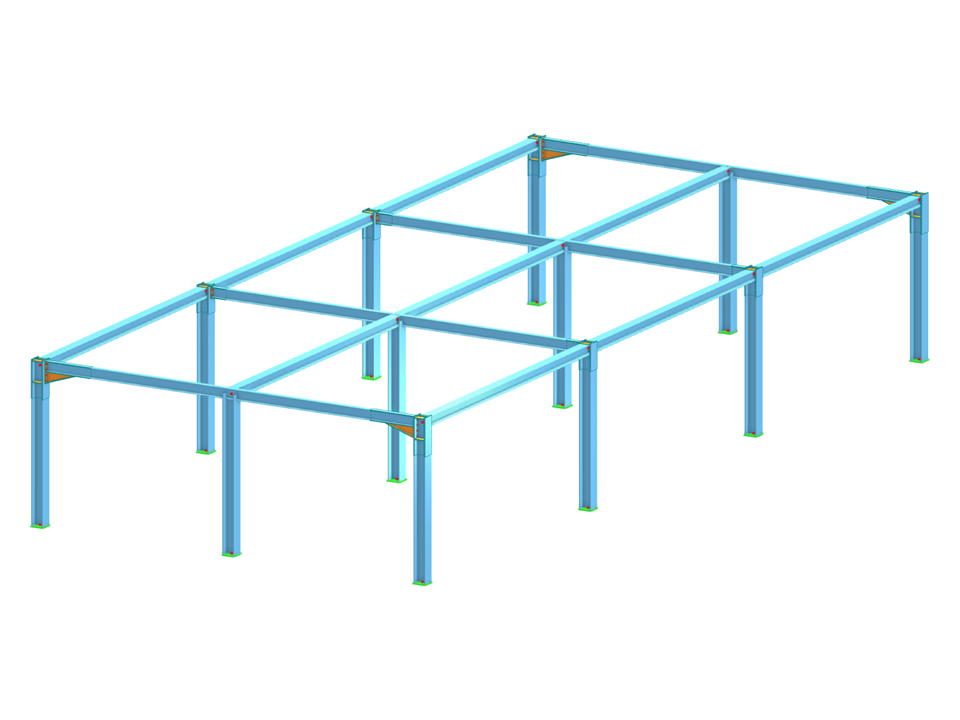

Estructura de pórtico con conexiones de acero
Número de nudos | 24 |
Número de líneas | 29 |
Número de barras | 29 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 3 |
Número de combinaciones de resultados | 0 |
Peso completo | 5.992 t |
Dimensiones (métricas) | 8,000 x 3,000 x 18,000 m |
Dimensiones (imperiales) | 26.25 x 9.84 x 59.06 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/es/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![La rigidez de la conexión de acero y su influencia en el cálculo estructural](/es/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Cálculo de barras de pórticos resistentes a momentos en AISC 341-22 en RFEM 6](/es/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/es/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Plantilla de conexión de acero](/es/webimage/028559/3235374/Stahlanschlussvorlage_neu.png?mw=512&hash=5d70ced864d24a64635c183c4ab7f40ef78ec866)
Para los componentes de la unión, puede comprobar si el fallo de estabilidad es relevante. Dafür ist das Add-On Strukturstabilität erforderlich.
Dabei berechnen Sie für das Anschlussmodell den Verzweigungslastfaktor für alle untersuchten Lastkombinationen und die gewählte Anzahl an Eigenformen. Den kleinsten Verzweigungslastfaktor vergleichen Sie mit dem Grenzwert 15 aus der Norm EN 1993-1-1, Abschnitt 5. Zudem können Sie eine benutzerdefinierte Anpassung des Grenzwertes durchführen. Das Programm stellt Ihnen als Ergebnis der Stabilitätsanalyse die zugehörigen Eigenformen grafisch dar.
Für die Stabilitätsuntersuchung nutzt RFEM ein angepasstes Flächenmodell, um die lokalen Beulfiguren gezielt zu erkennen. Auch das Modell der Stabilitätsanalyse können Sie inklusive der Ergebnisse als eigene Modelldatei abspeichern und verwenden.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
