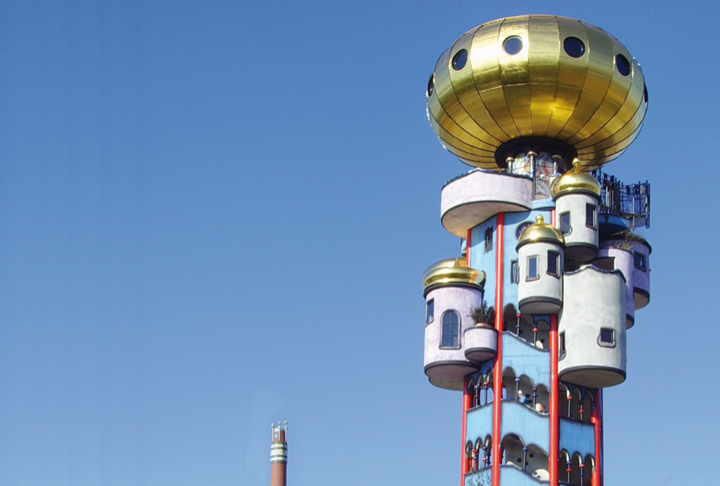

Torre en el Mundo de la Cerveza de Kuchlbauer en Abensberg, Alemania

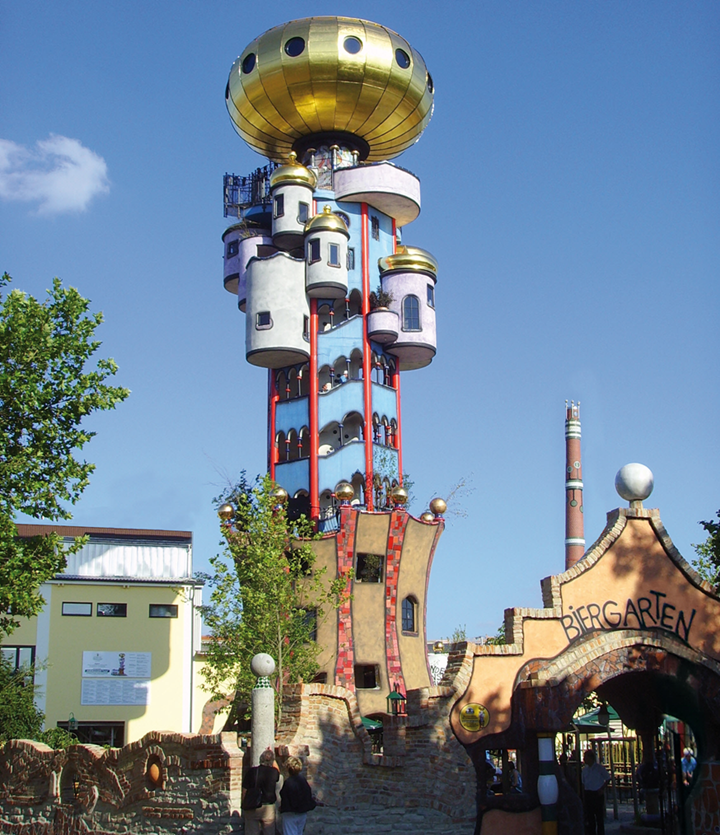

La torre Kuchlbauer es un proyecto arquitectónico construido en las instalaciones de la fábrica de cerveza alemana Kuchlbauer en Abensberg.

La torre fue diseñada por F. Hundertwasser, quien murió en 2000 cuando el proyecto aún estaba en sus etapas de planificación.

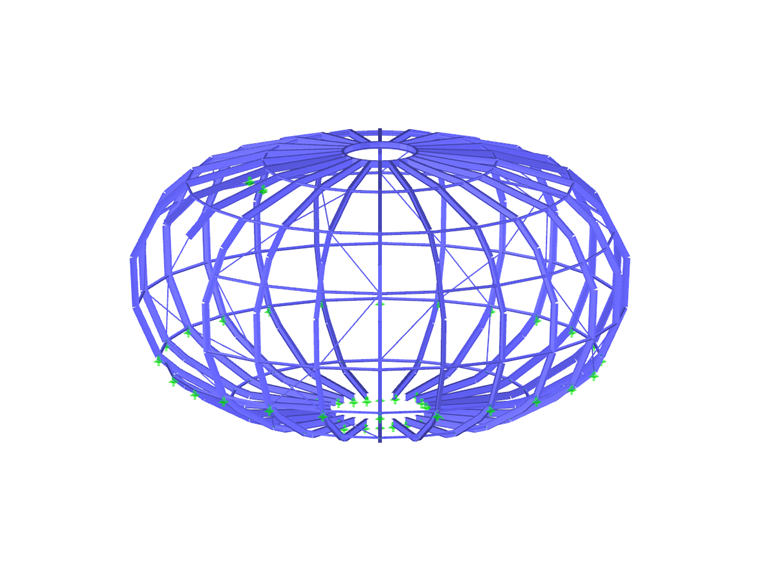

Cúpula de acero
872x
Cúpula de acero de la torre de Kuchlbauer

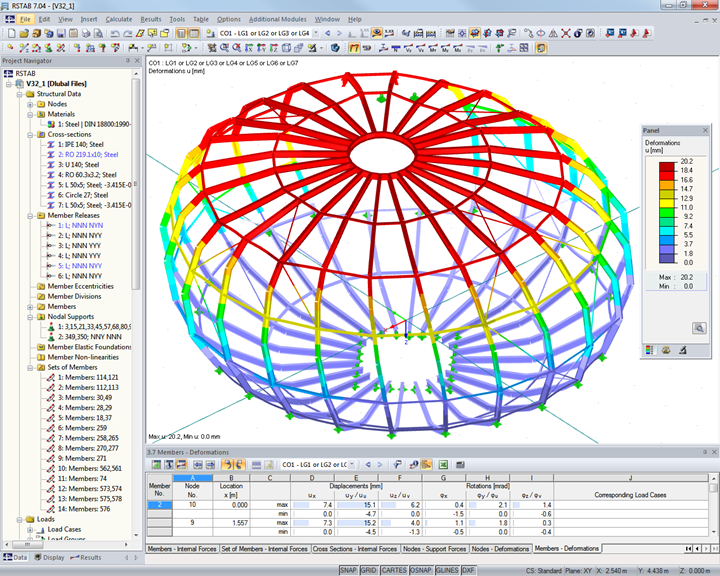

La siguiente información se refiere a la estructura calculada de la cubierta en forma de bola en RSTAB.

Duración: ca 10 m | Anchura: ca 10 m | Altura: ca 5,5 m | Peso: ca 4,2 t
Efectos no lineales: Zugstäbe
Número de nudos: 348 | Barras: 508 | Materiales: 1 | Secciones: 6

Der Turm ist die Hauptattraktion der „Kuchlbauer’s Bierwelt“, einer Erlebniswelt rund um die Themen Kunst, Kultur und Biergenuss. Im Turm wird das Brauen von Bier gezeigt und das Reinheitsgebot erläutert. Außerdem ist eine Sammlung mit über 4000 Weißbiergläsern zu sehen.

Von der Aussichtsplattform genießt man einen herrlichen Blick auf Abensberg und das Hopfenland Hallertau, dem größten zusammenhängenden Hopfenanbaugebiet der Welt.

Bau nach Tod Hundertwassers vollendet

Der Turm wurde nach dem Tod von Hundertwasser unter der Regie des Architekten Peter Pelikan und des Bauherrn Leonard Sallek, dem Inhaber der Brauerei, errichtet. Dem Bau waren denkmalschutzrechtliche Auseinandersetzungen mit der Stadt Abensberg vorausgegangen. Im April 2007 fand die Grundsteinlegung statt und im August 2008 wurde die vergoldete Dachkugel auf den Turm gesetzt. Im Januar 2010 wurde der Turm erstmals für Besucher geöffnet.

Dachkugelkonstruktion mit RSTAB berechnet

Mit der statischen Berechnung des Turmes wurde das Ingenieurbüro Uhrmacher beauftragt, welches das bekannte Planer-Portal www.diestatiker.de betreibt. Bei der Berechnung der Struktur setzte das Büro auf Software aus dem Hause Dlubal.

Die aus 508 Stahlstäben bestehende Tragkonstruktion der Dachkugel wurde mit RSTAB berechnet. Sie hat einen Durchmesser von 10 m. Das Gesamtgewicht der Dachkugel inklusive Verkleidung beträgt zwölf Tonnen. Bei der Ausführung des Turmes wurden ca. 140 t Betonstahl und ca. 15 t Profilstahl verbaut.

Ingeniería estructural Oficina de ingeniería para ingeniería estructural y protección contra incendios
Uhrmacher GmbH, Abensberg, Alemania
www.diestatiker.de
Arquitecto Peter Pelikan
Viena, Austria
Construcción Gruener Janura AG
Glarus, Suiza
Ingeniería estructural Cervecería a Kuchlbauer GmbH & Co.KG, Abensberg
www.kuchlbauer.de

Especificaciones del proyecto

Datos del modelo

Número de nudos 348
Número de barras 508
Número de casos de carga 4
Número de combinaciones de carga 7
Número de combinaciones de resultados 1
Peso completo 4.174 t
Dimensiones (métricas) 9,700 x 9,700 x 5,480 m
Dimensiones (imperiales) 31.82 x 31.82 x 17.98 feet
Versión del programa 7.04.09
