Башня Хундертвассера на пивзаводе Кульбауэр, Абенсберг, Германия

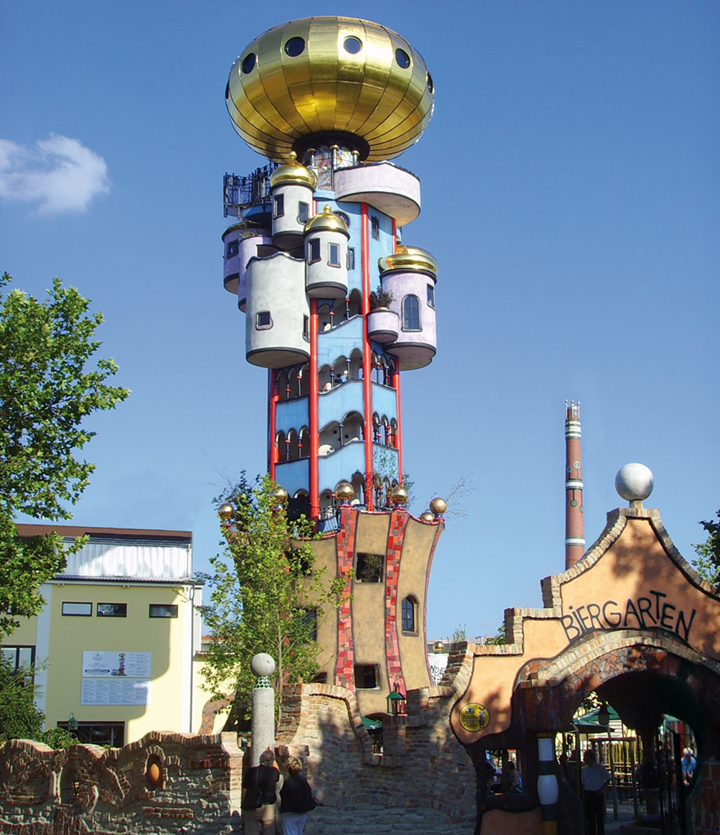

Башня Кульбауэр - это архитектурный проект, построенный на территории немецкой пивоварни в городе Абенсберг.

Ее автором является сам великий Фридрих Хундертвассер, который, к сожалению, так и не дождался завершения своего проекта. Он умер в 2000 году, когда башня все еще находилась в стадии проектирования.

Стальной купол
874x

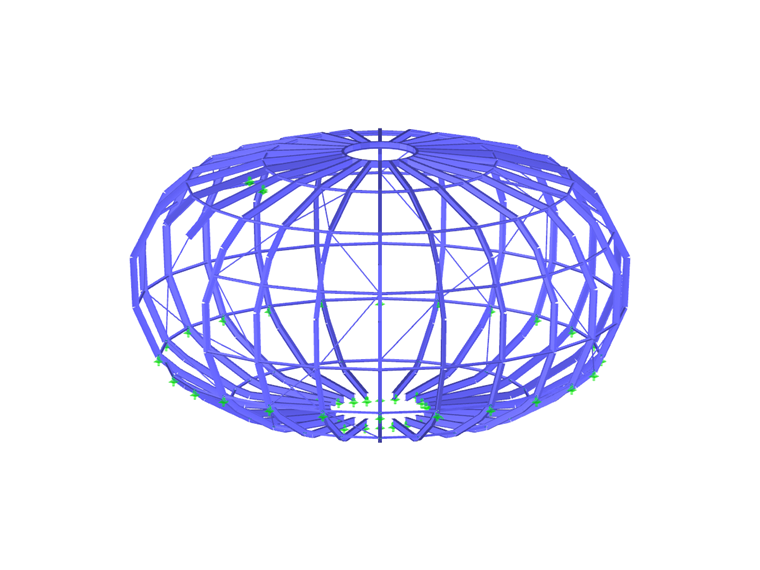

Стальная купольная конструкция башни Кухльбауэр

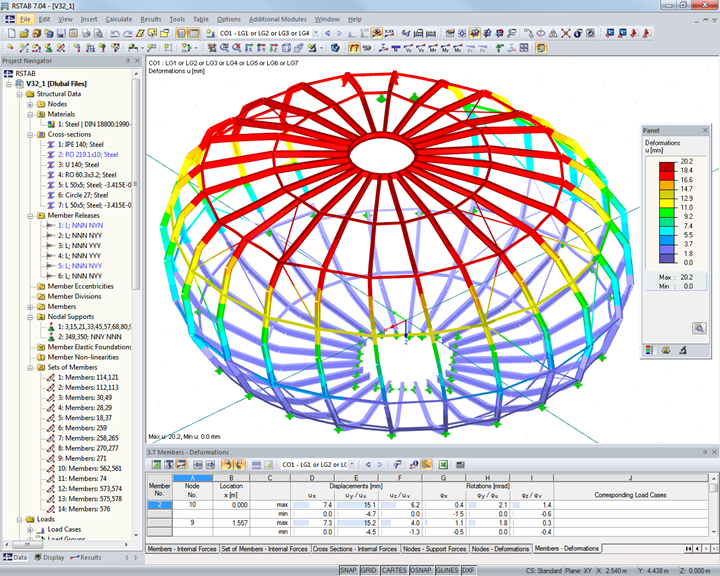

Ниже представлены параметры купола, рассчитанного в программе RSTAB.

Длина: ~ 10 м | Ширина: ca 10 m | Высота: ca 5,5 m | Вес: ca 4,2 t
Нелинейная работа: Растянутые стержни
Количество узлов: 348 | Стержни: 508 | Материалы: 1 | Профили: 6

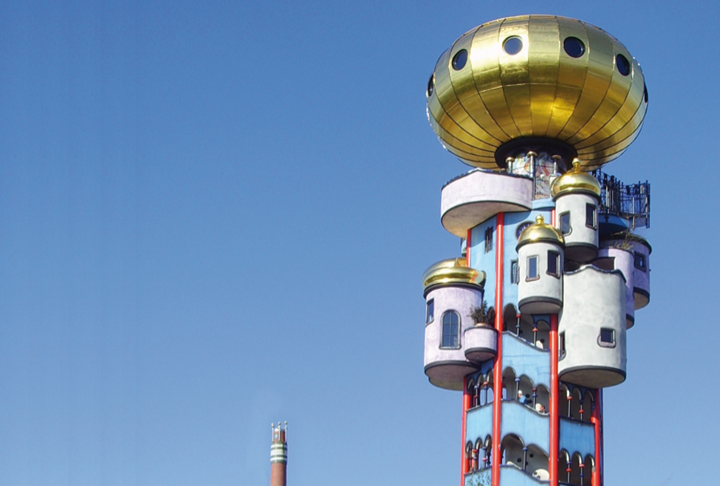

Башня является главной достопримечательностью музея «Мир пива Кухльбауэр», в котором сочетается культура с традициями пивоварения и многовековой историей пивоваренного завода. Внутри башни посетители могут ознакомиться с процессом пивоварения и немецким стандартом чистоты. В ней также выставлено 4 000 кружек пшеничного пива.

Со смотровой площадки открывается прекрасный вид на город Абенсберг и край Халлертау – самый крупный регион выращивания хмеля в мире.

Bau nach Tod Hundertwassers vollendet

Поскольку башня была построена уже после смерти Хундертвассера, её строительство проходило под руководством архитектора Питера Пеликана и владельца пивоварни Леонарда Саллека. Началу строительства предшествовал долгий процесс урегулирования правовых вопросов, связанных с защитой памятников природы и архитектуры, с муниципалитетом города. Первый камень новой башни был положен в апреле 2007-ого года, а в августе 2008-ого строительство завершилось установкой золотого купола на её вершине. В январе 2010-ого эта чать музея впервые открыла свои двери для посетителей.

Dachkugelkonstruktion mit RSTAB berechnet

За проект отвечала немецкая инженерная фирма Uhrmacher, владелец известного ресурса www.diestatiker.de, а для расчётов было решено использовать программы Dlubal.

Несущая конструкция купола, состоящая из 508 стальных стержней, была рассчитана в программе RSTAB. Диаметр купола составляет 10 м, а его общий вес, включая покрытие – 12 тонн. На строительство башни потребовалось около 140 т арматурной стали и 15 т стальных профилей.

Проектирование конструкций Ingenieurbüro für Tragwerksplanung und Brandschutz
Uhrmacher GmbH, Абенсберг, Германия
www.diestatiker.de
Архитектурный проект Peter Pelikan
Вена, Австрия
Строительство Gruener Janura AG
Гларус, Швейцария
Заказчик Brauerei zum Kuchlbauer GmbH & Co. KG, Абенсберг
www.kuchlbauer.de

Спецификации проекта

Данные о модели

Количество узлов 348
Количество стержней 508
Количество загружений 4
Количество сочетаний нагрузок 7
Количество расчетных сочетаний 1
Общий вес 4,174 t
Размеры (метрические) 9,700 x 9,700 x 5,480 m
Размеры (имперские) 31.82 x 31.82 x 17.98 feet
Версия программы 7.04.09
