La torre Kuchlbauer es un proyecto arquitectónico construido en las instalaciones de la fábrica de cerveza alemana Kuchlbauer en Abensberg, Alemania. La torre con una altura de 34,19 m fue diseñada por el artista austríaco Friedrich Stowasser, más conocido como Friedensreich Hundertwasser. Desafortunadamente, falleció en 2000 cuando el proyecto aún se encontraba en sus etapas de planificación.
El dimensionamiento estructural
El dimensionamiento estructural
Oficina de ingeniería para planificación estructural y protección contra incendios
Uhrmacher GmbH, Abensberg, Alemania
www.diestatiker.de
Uhrmacher GmbH, Abensberg, Alemania
www.diestatiker.de

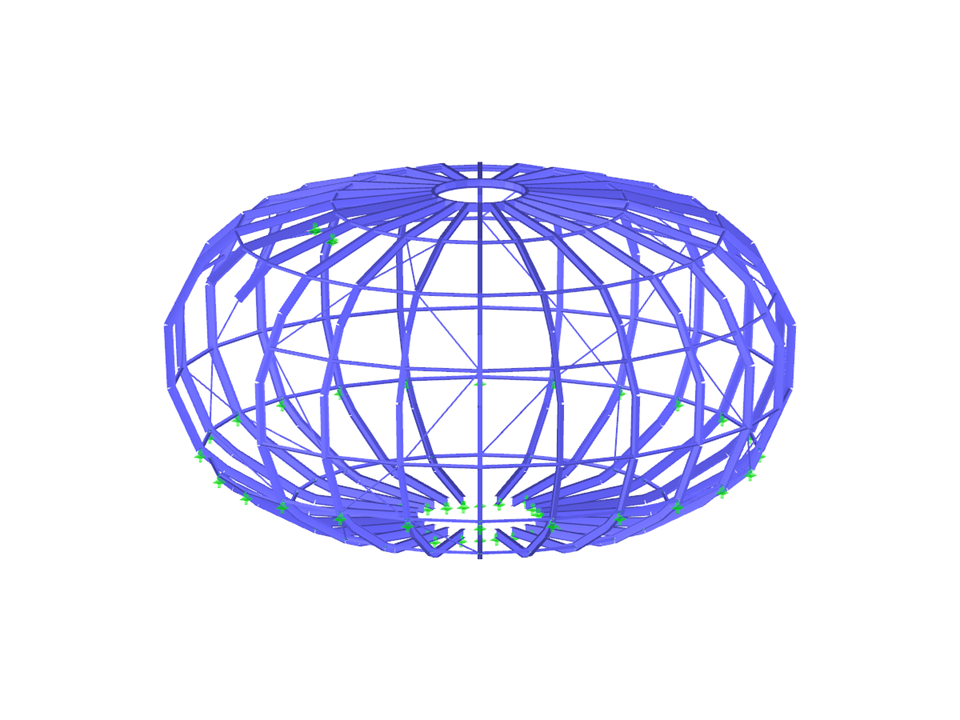

Cúpula de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 348 |
| Número de barras | 508 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 7 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 4.174 t |
| Dimensiones (métricas) | 9,700 x 9,700 x 5,480 m |
| Dimensiones (imperiales) | 31.82 x 31.82 x 17.98 feet |
| Versión del programa | 7.04.09 |
