La torre Kuchlbauer è un progetto architettonico costruito nei locali del birrificio tedesco Kuchlbauer ad Abensberg, in Germania. La torre con un'altezza di 34,19 m è stata progettata dall'artista austriaco Friedrich Stowasser, meglio conosciuto come Friedensreich Hundertwasser. Purtroppo è morto nel 2000 quando il progetto era ancora in fase di progettazione.
Progettazione
Progettazione
Studio di ingegneria per la progettazione strutturale e protezione antincendio
Uhrmacher GmbH, Abensberg, Germania
www.diestatiker.de
Uhrmacher GmbH, Abensberg, Germania
www.diestatiker.de

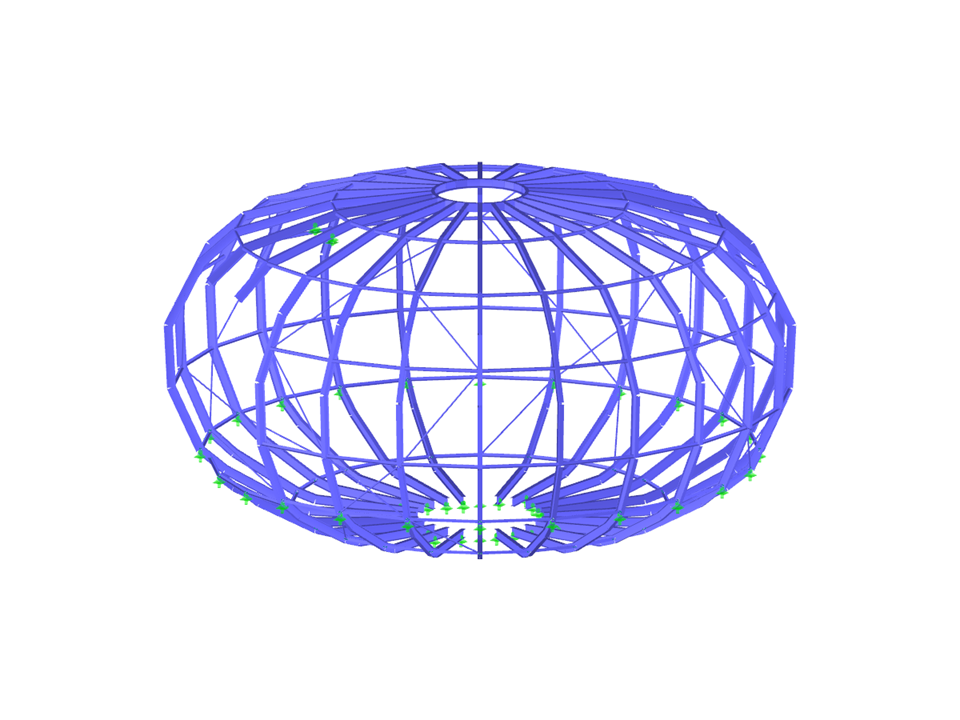

Cupola in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 348 |
| Numero di aste | 508 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 7 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 4,174 t |
| Dimensioni (metriche) | 9.700 x 9.700 x 5.480 m |
| Dimensioni (imperiali) | 31.82 x 31.82 x 17.98 feet |
| Versione del programma | 7.04.09 |
