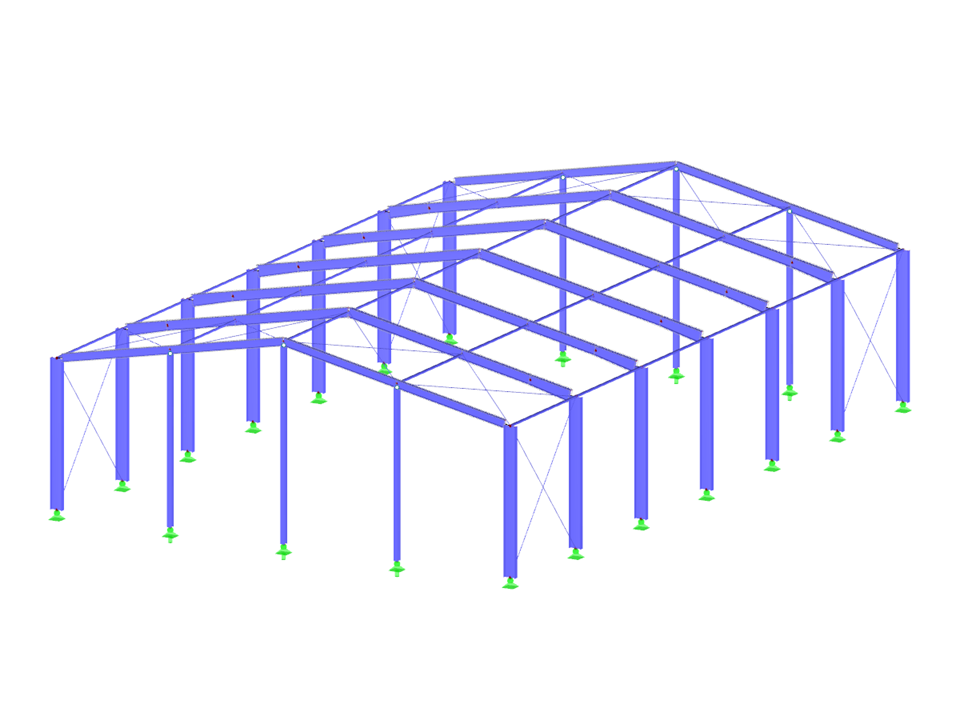

Nave de acero
Número de nudos | 65 |
Número de líneas | 112 |
Número de barras | 112 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 12 |
Número de combinaciones de carga | 328 |
Número de combinaciones de resultados | 2 |
Peso completo | 19.387 t |
Dimensiones (métricas) | 20,000 x 8,000 x 30,000 m |
Dimensiones (imperiales) | 65.62 x 26.25 x 98.43 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
