La estructura de acero de la caldera actúa como el elemento principal de rigidización para una central térmica de carbón en Tamil Nadu, India. Con dimensiones de 30,5 m x 30,5 m x 124,0 m, soporta junto con el techo de la caldera cargas de hasta 46.000 t. Voss & Kamb y Partner GmbH en Kaiserslautern diseñaron el cálculo estructural y las conexiones. El modelo y la figura de deformación se crearon utilizando RSTAB (www.voka-kl.com).
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

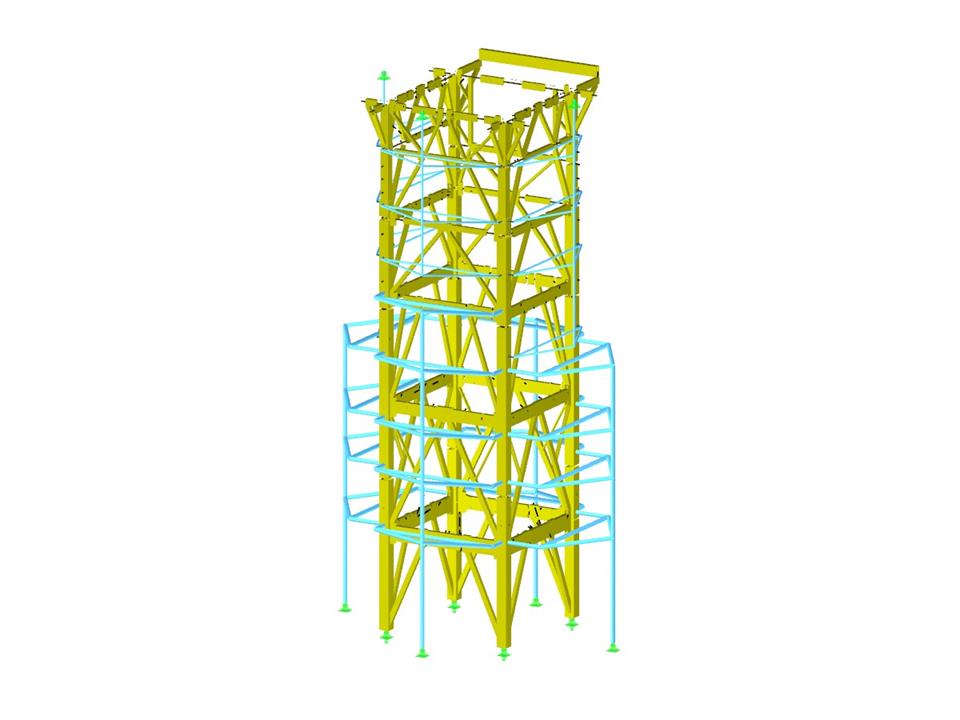

Estructura de caldera en Neyveli, India
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1921 |
| Número de barras | 2094 |
| Número de casos de carga | 87 |
| Número de combinaciones de resultados | 69 |
| Peso completo | 6062.012 t |
| Dimensiones (métricas) | 70,000 x 52,650 x 125,725 m |
| Dimensiones (imperiales) | 229.66 x 172.74 x 412.48 feet |
| Versión del programa | 8.05.00 |
