Опорная конструкция котельной установки, которая предназначена для размещения камеры сгорания, используется также как основной подкрепляющий элемент всей угольной электростанции в городе Нейвели, Тамилнад, Индия.

Общие размеры опорной конструкции составляют 30,5 м х 30,5 м х 124 м и вместе с кровлей установки, она должна выдержать на нагрузки до 46 000 тонн.

За расчет конструкции и всех соединений в данном проекте отвечала инженерная фирма Voss & Kamb,заказчик компании Dlubal.

Расчеты конструкций
Voss & Kamb und Partner GmbH, Кайзерслаутерн, Германия
www.voka-kl.com

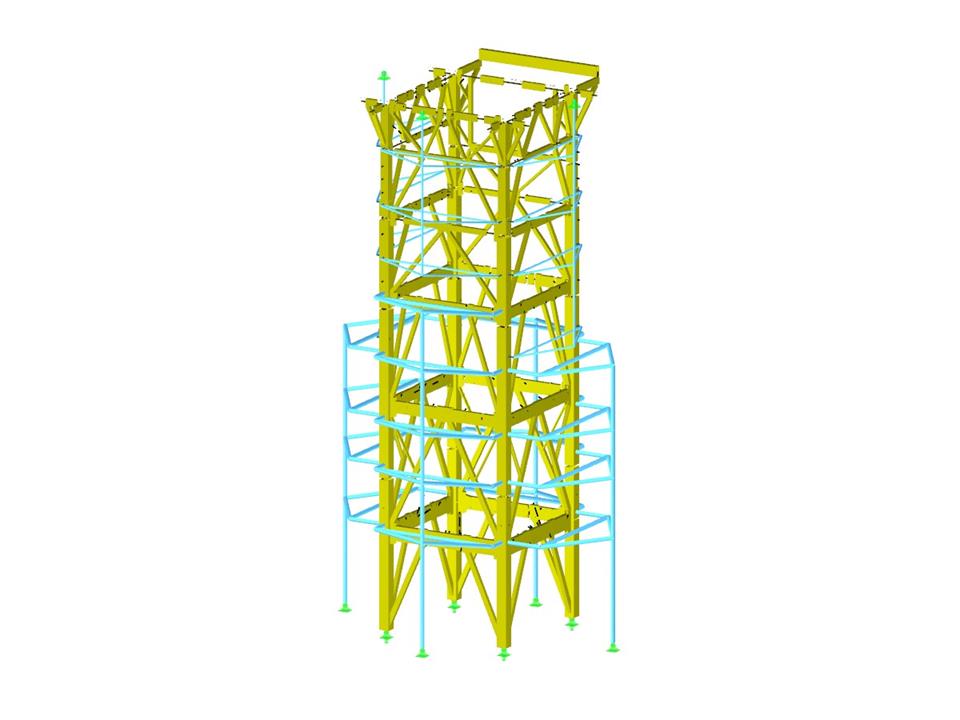

3D модель опорной конструкции котла с отображением ее деформаций в программе RSTAB (© Voss & Kamb und Partner GmbH)

(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Опорная стальная конструкция для котельной установки

Скачивание невозможно Проект заказчика / только просмотр
Количество узлов 1921
Количество стержней 2094
Количество загружений 87
Количество расчетных сочетаний 69
Общий вес 6062,012 t
Размеры (метрические) 70,000 x 52,650 x 125,725 m
Размеры (имперские) 229.66 x 172.74 x 412.48 feet
Версия программы 8.05.00
