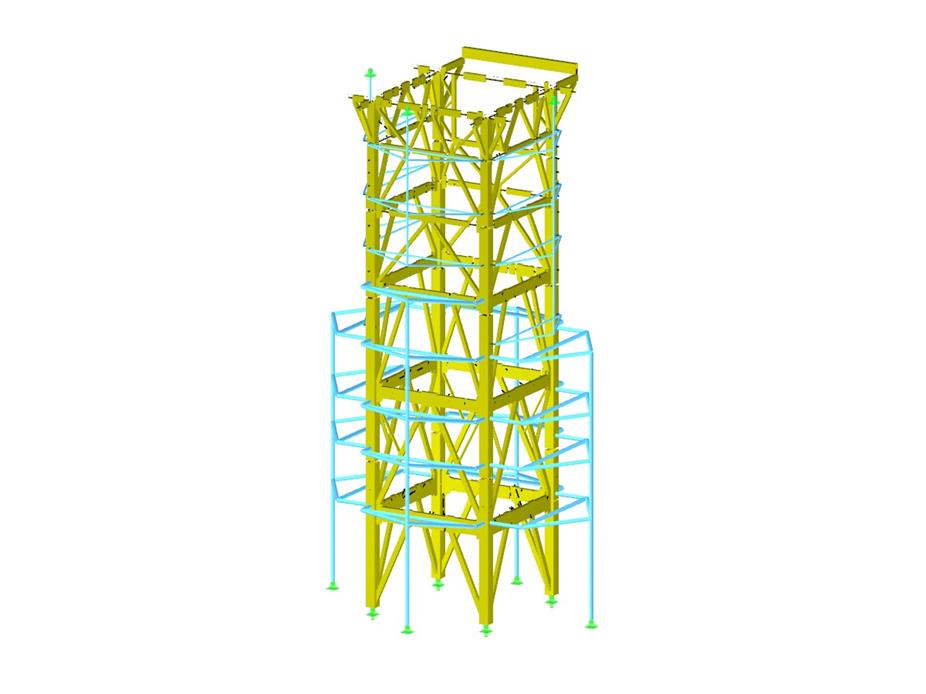

Torre de canto
  • Descrição
  • Avaliações (0)

A estrutura de aço da caldeira serve como principal elemento de travamento para uma central a carvão em Tamil Nadu, na Índia. Com dimensões de 30,5 m x 30,5 m x 124,0 m, suporta juntamente com o teto da caldeira cargas de até 46.000 t. A análise estrutural e as ligações foram projetadas pela Voss & Kamb und Partner GmbH em Kaiserslautern. O modelo e a figura de deformação foram gerados no RSTAB (www.voka-kl.com).

Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Estrutura de caldeira em Neyveli, Índia

Não é possível fazer download Projeto de cliente/só para visualização
Número de nós 1921
Número de barras 2094
Número de casos de carga 87
Número de combinações de resultados 69
Peso total 6062,012 t
Dimensões (métricas) 70,000 x 52,650 x 125,725 m
Dimensões (imperial) 229.66 x 172.74 x 412.48 feet
Versão do programa 8.05.00
Reportar este modelo 3D
Eventos
Vídeos
Ir para os modelos
Artigos da base de dados de conhecimento
KB 001880 | Dimensionamento de estruturas de cabos no RFEM 6 e RSTAB 9
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

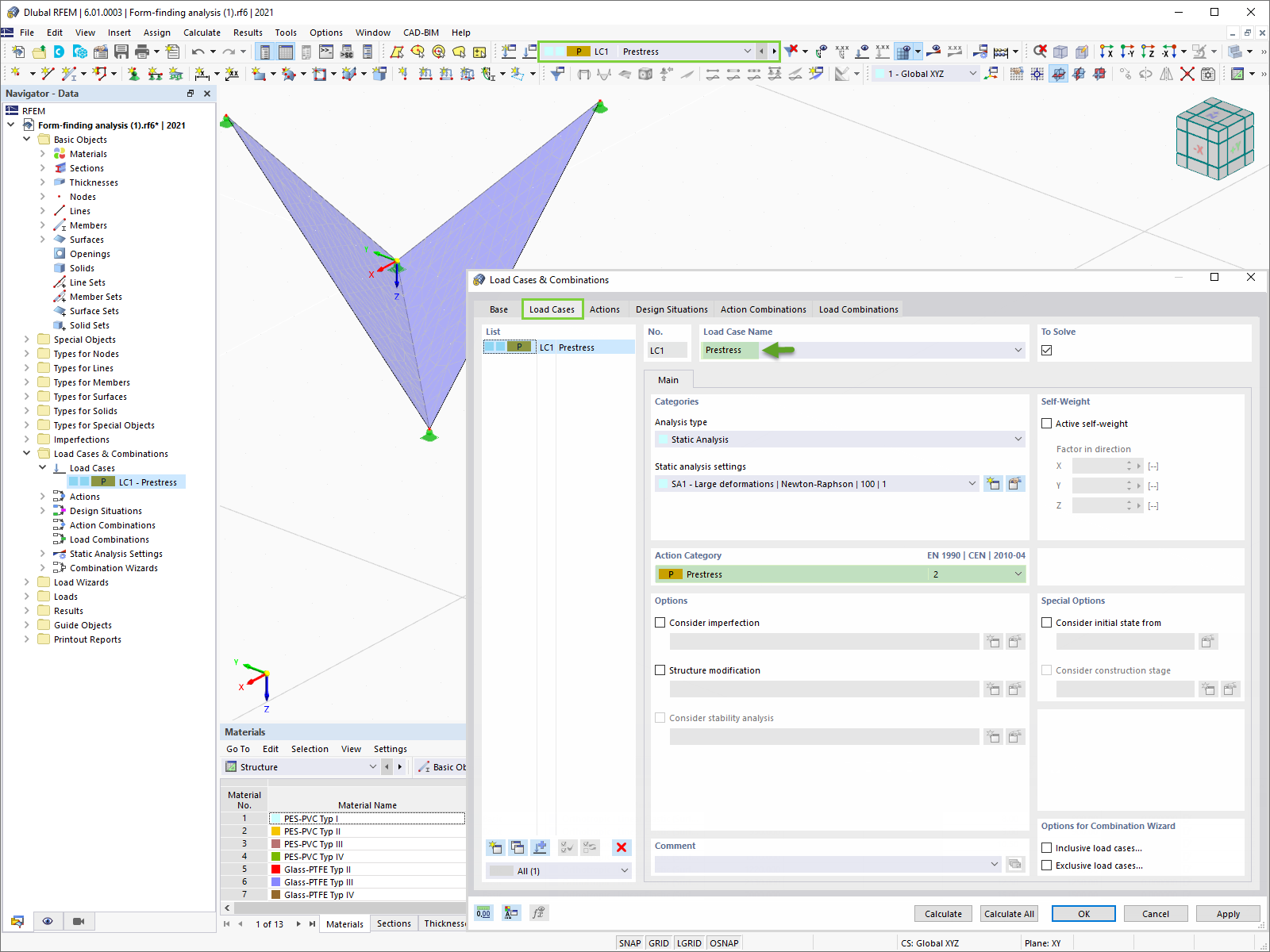

Prestress Load Case
O RFEM 6 inclui o módulo Form-finding para determinar as formas de equilíbrio de modelos de superfície sujeitos a tração e de barras sujeitas a forças axiais. Este módulo pode ser ativado nos dados gerais do modelo e pode ser utilizado para encontrar a posição geométrica onde o pré-esforço de estruturas leves está em equilíbrio com as condições de fronteira existentes.

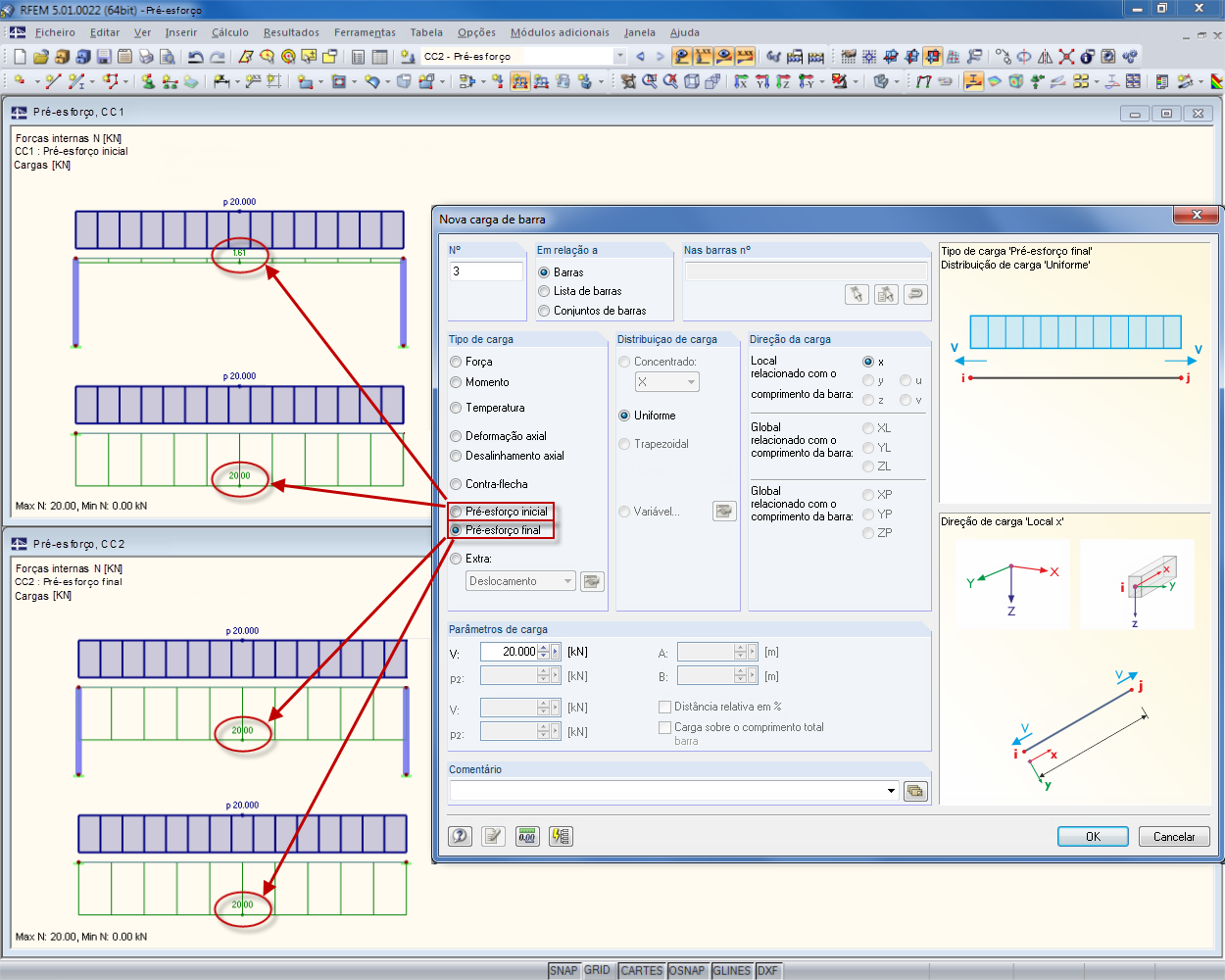

Pré -esforço inicial de carga de barra
Die Lastart Vorspannung war in den Dlubal-Programmen bislang immer eine Anfangsvorspannung. Es wurde die definierte Lastgröße aufgebracht und je nach Steifigkeit des umliegenden Systems blieb die Vorspannung mehr oder minder als Normalkraft im Seil übrig.
Representação de um método de análise de estabilidade de acordo com a norma DIN EN 1992-1-1 no RFEM 6
Para componentes e estruturas de betão armado cujo comportamento estrutural é significativamente afetado pelos efeitos de acordo com a análise de segunda ordem, o Eurocódigo 2 fornece um método geral baseado na determinação não linear de forças internas de acordo com a análise de segunda ordem (5.8.6), bem como um método de aproximação baseado na curvatura nominal (5.8.8).

O objetivo deste artigo técnico é realizar um dimensionamento de acordo com o método geral de dimensionamento do Eurocódigo 2 utilizando o exemplo de um pilar esbelto de betão armado.
Capturas de ecrã
Funções do programa
Considerar estado inicial

Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), foram adicionadas as seguintes novas funções ao módulo Form-finding para o RFEM 6:

  • Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
  • Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
  • Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
  • Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
  • Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
  • Tipo de material "Tecido" e "Folha" na biblioteca de materiais
  • Form-finding paralelos num modelo
  • Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)

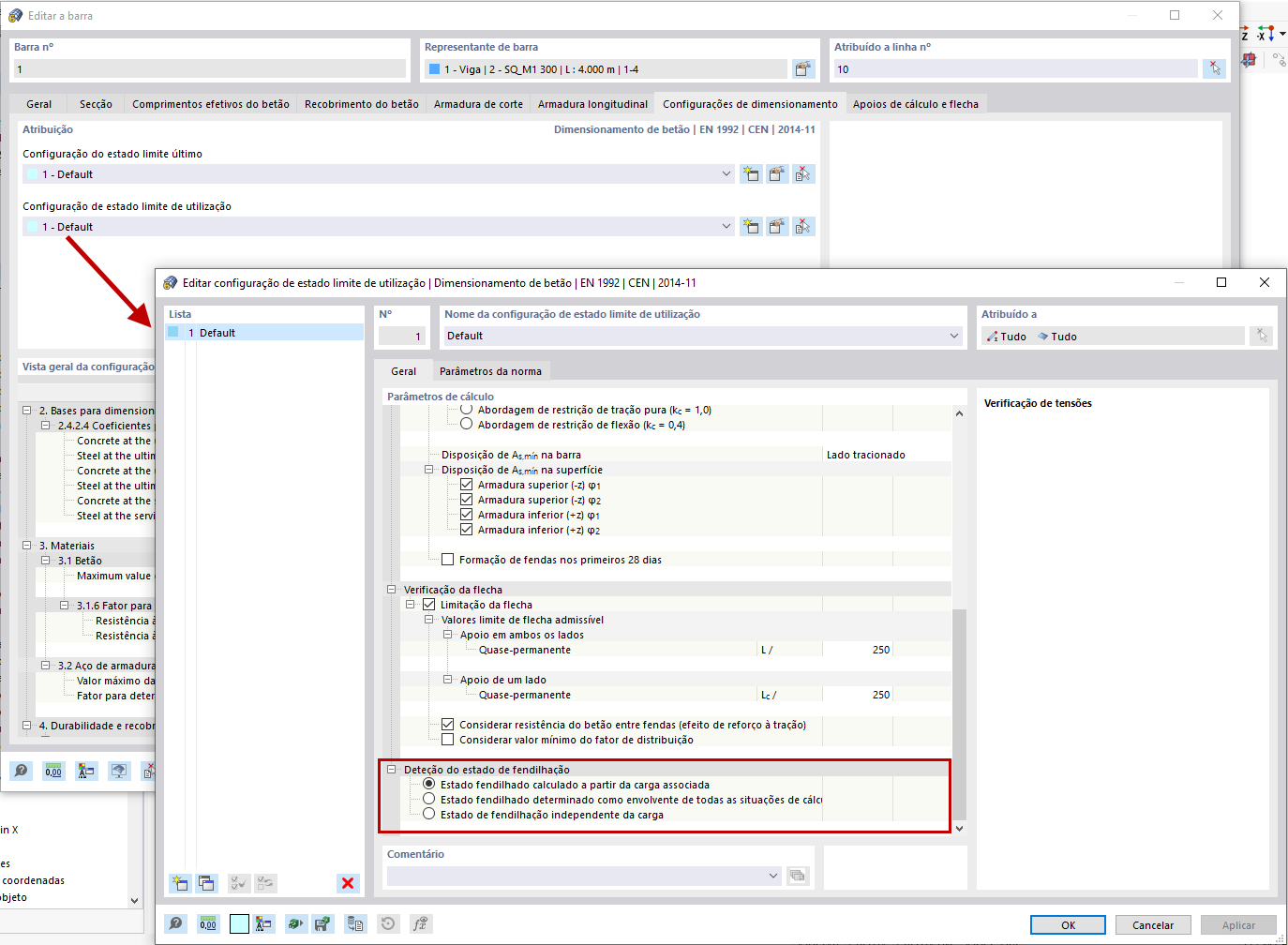

Função 002443 | Controlo do estado da fenda para a verificação da deformação e largura da fenda

A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.

As seguintes configurações podem ser ativadas:

  • Estado fendilhado calculado a partir da carga associada
  • Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
  • Estado de fendilhação independente da carga

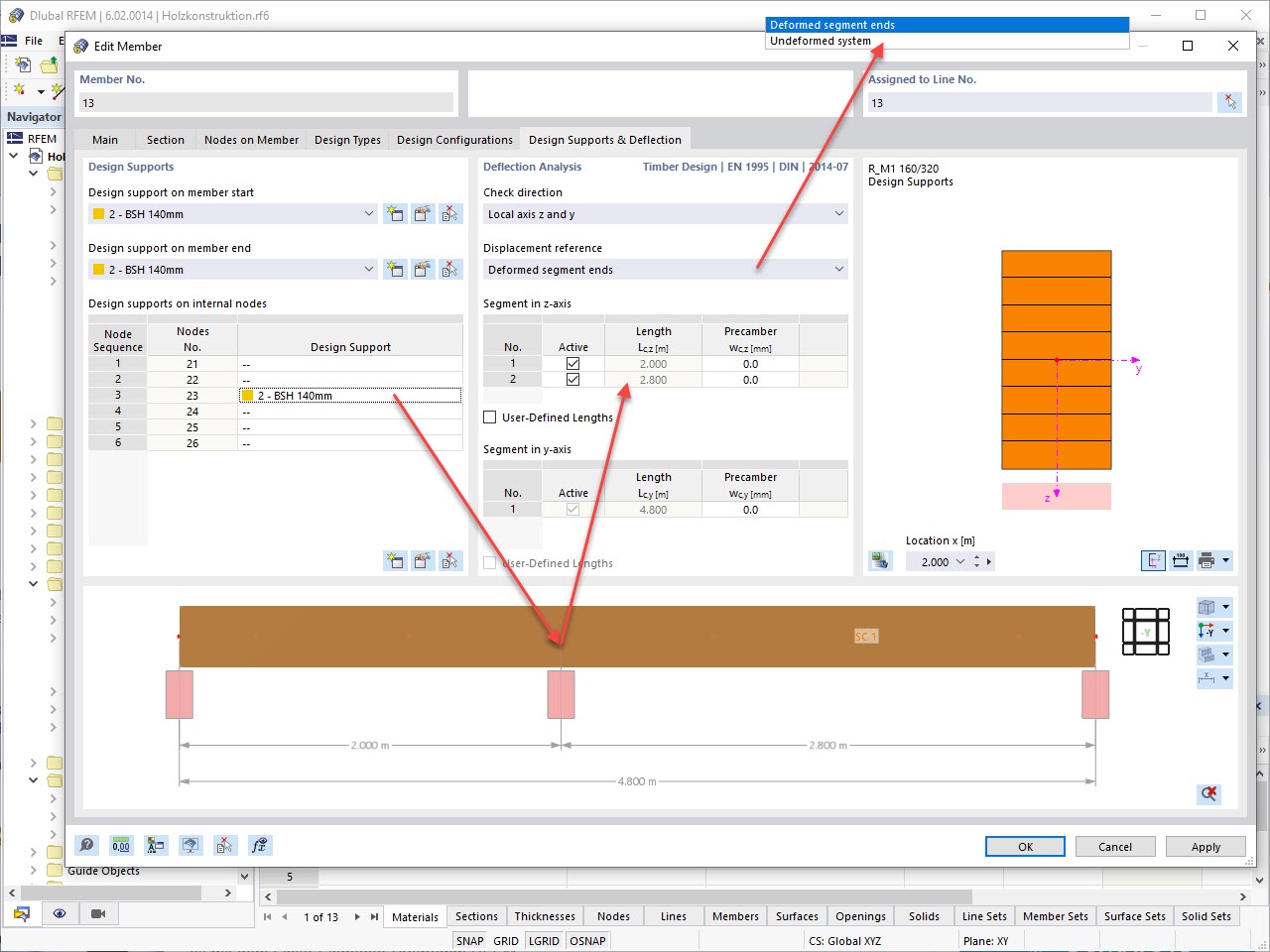

Função 002415 | Segmentação melhorada para as verificações de deformação
