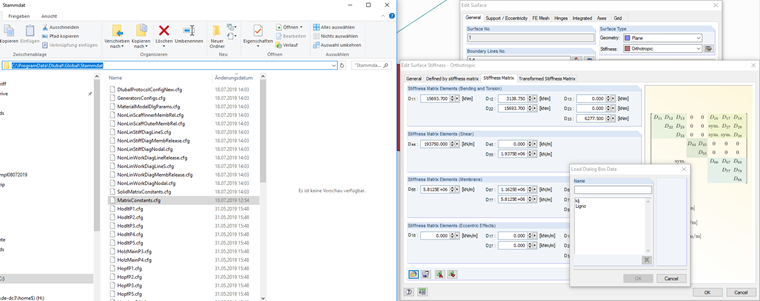

Die Steifigkeitsmatrizen orthotroper Flächen werden für die benutzerdefiniert erstellten Matrizen im Ordner C:\ProgramData\Dlubal\Global\Stammdat in der Datei MatrixConstants.cfg abgespeichert. Der Ordner setzt eine Standardinstallation voraus!
Speicherung der Steifigkeitsmatrizen orthotroper Flächen
Wo werden die Steifigkeitsmatrizen von orthotropen Flächen abgespeichert?
