Enregistrement des matrices de rigidité des surfaces orthotropes

Où sont enregistrées les matrices de rigidité des surfaces orthotropes ?

Réponse:

Dans le cas des matrices personnalisées, les matrices de rigidité des surfaces orthotropes sont enregistrées dans le fichier MatrixConstants.cfg, dans le dossier C:\ProgramData\Dlubal\Global\Master Data. Ce dossier nécessite une installation standard !

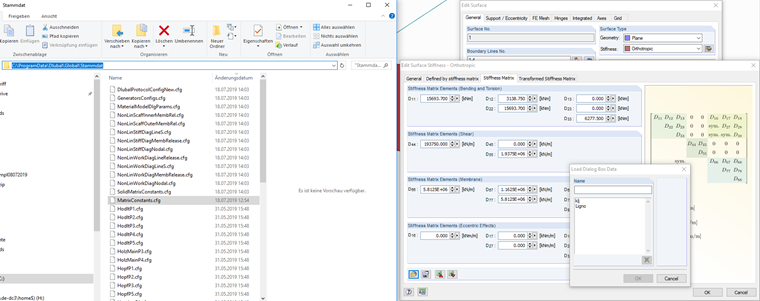

Matrice de rigidité définie par l'utilisateur
Matrice de rigidité définie par l'utilisateur
Auteur

M. Kuhn est responsable du développement de produits pour les structures en bois et fournit une assistance technique à nos clients.
