Löcher in Stäben aus Stahl

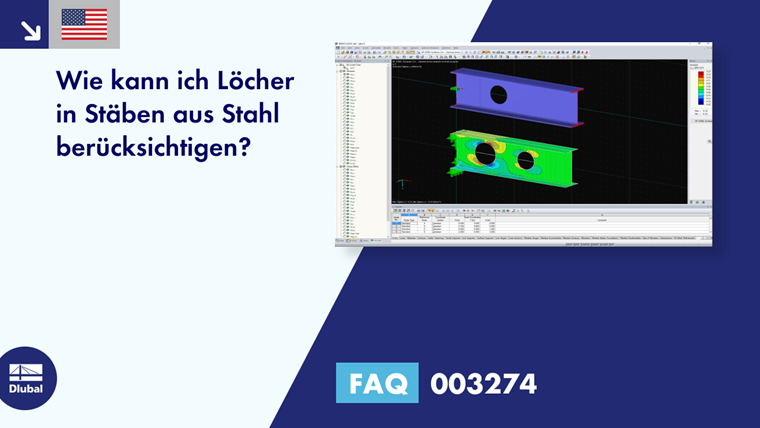

Wie kann ich Löcher in Stäben aus Stahl berücksichtigen?
Antwort:
Für die Berechnung von Stäben können Sie in RSTAB und RFEM Querschnitte definieren, die einen Stab mit regelmäßig angeordneten Öffnungen (kreisförmig oder wabenförmig) erzeugen.Wollen Sie eine einzelne Öffnung in einem Stahlträger positionieren, so kann man die Funktion "Stab zerlegen in Fläche" anwenden und dann die Öffnung als kreisrunde Öffnung in der Stegfläche platzieren.
