Orifícios em barras de aço?

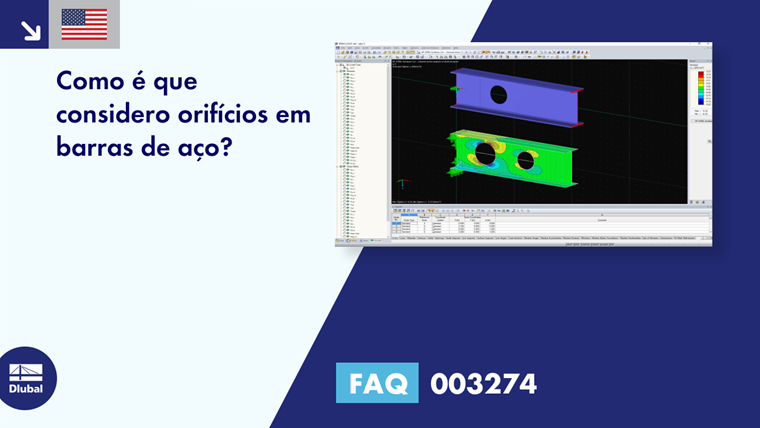

Como é que considero orifícios em barras de aço?
Resposta:
Para o cálculo das barras, é possível definir secções no RFEM e no RSTAB que criam uma barra com aberturas dispostas regularmente (circular ou alveolada).Se pretende colocar uma abertura individual numa viga de aço, pode utilizar a ferramenta "Gerar superfícies a partir de barras" e colocar o furo como uma abertura circular na área da alma.
