Otvory v ocelových prutech

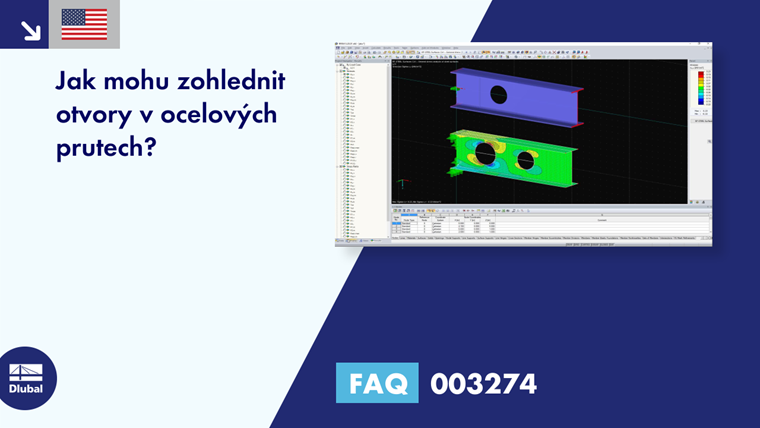

Jak mohu zohlednit otvory v ocelových prutech?
Odpověď:
Pro výpočet prutů je možné v programech RSTAB a RFEM definovat průřezy, které vytvoří prut s pravidelně uspořádanými otvory (kruhový nebo voštinový).Pokud chcete umístit do ocelového nosníku jediný otvor, je možné použít funkci "Generovat plochy z prutu" a následně umístit otvor jako kruhový otvor do plochy stojiny.
