Agujeros en barras de acero

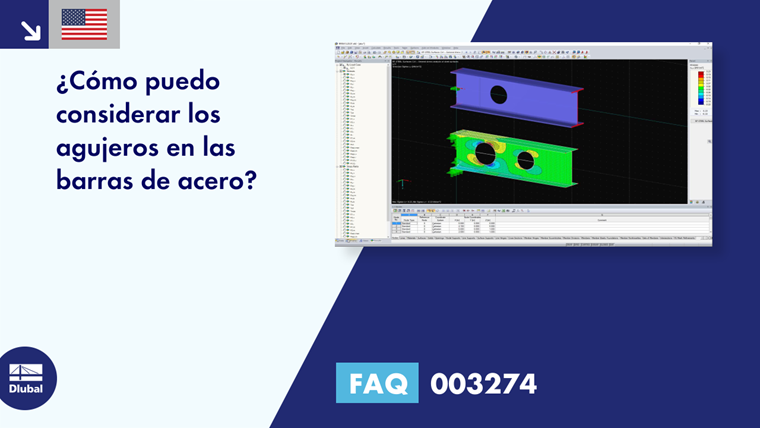

¿Cómo puedo considerar los agujeros en las barras de acero?
Respuesta:
Para el cálculo de barras, es posible definir las secciones en RFEM y RSTAB que crean una barra con los huecos dispuestos regularmente (circular o alveolar).Si desea colocar un solo agujero en una viga de acero, puede usar la herramienta "Generar superficies desde barra" y colocar el agujero como una abertura circular en la superficie del alma.
