Bemessungshinweis für Geometriefehler aufgrund von λ2 >1,4

Was bedeutet der Bemessungshinweis:
Geometriefehler linke Seite:
Stirnplatte des Riegels: lamda2 > 1,4
Stützenflansch: lamda2 > 1,4
Weder im Handbuch noch online kann ich eine Erklärung finden.

Antwort:

Für die Ermittlung der effektiven Längen werden die Hilfswerte λ1 und λ2 benötigt.

Mit diesen beiden Werten wird aus dem Bild 6.11 der EN 1993-1-8 ein α-Wert ermittelt, mithilfe dessen dann die effektiven Längen (bei nicht-kreisförmigen Fließlinien) der T-Stummelflansche berechnet werden.

Der maximale Wert für λ1 beträgt 0,9 und der maximale Wert für λ2 beträgt 1,4 → siehe Bild 6.11 der EN 1993-1-8.

Aus Ihrer Geometrie heraus ergibt sich jedoch bspw. für die Stirnplatte ein λ2 von > 1,4.

α kann jedoch nur mit dem maximalen Wert von 1,4 berechnet werden.

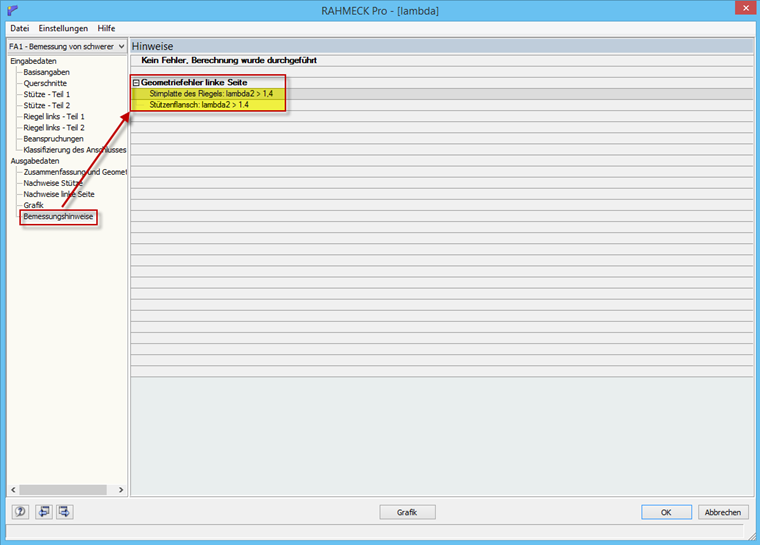

Geometriefehler lambda
Geometriefehler lambda
Autor

Herr Fröhlich sorgt für die Bearbeitung von Anwenderfragen im Kundensupport und ist zudem für die Entwicklung im Bereich Stahlbau zuständig.
