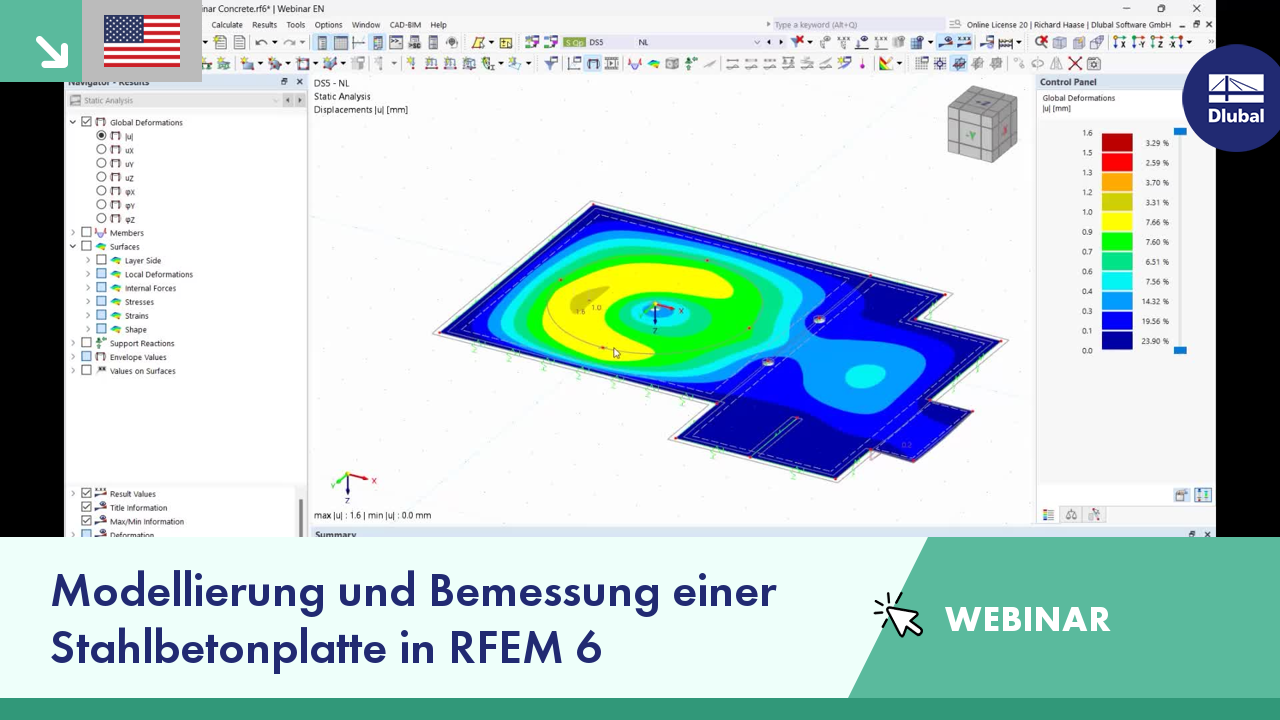

Webinar | Modellierung und Bemessung einer Stahlbetonplatte in RFEM 6

Im Register 'Bemessungsauflager und Durchbiegung' unter 'Stab bearbeiten' lassen sich die Stäbe durch optimierte Eingabemasken eindeutig segmentieren. Hier werden abhängig von den Auflagern die Verformungsgrenzen für Kragträger bzw. Einfeldträger automatisch herangezogen.

Durch die Definition von Bemessungsauflager in die entsprechende Richtung am Stabanfang, Stabende und an den Zwischenknoten, erkennt das Programm automatisch Segmente und Segmentlängen, auf die die zulässige Verformung bezogen wird. Dabei erkennt es durch die definierten Bemessungsauflager ebenfalls automatisch, ob es sich um einen Träger oder um einen Kragarm handelt. Eine manuelle Zuweisung wie in den Vorgängerversionen (RFEM 5) ist dadurch nicht mehr notwendig.

Mit der Option 'Benutzerdefinierte Längen' können die Referenzlängen in der Tabelle modifiziert werden. Standardmäßig wird immer die entsprechende Segmentlänge verwendet. Weicht die Referenzlänge von der Segmentlänge ab (z. B. bei gekrümmten Stäben), so kann dies angepasst werden.

Zur anschaulichen Ausgabe Ihrer Ergebnisse trägt auch dieses Feature bei. Clippingebenen sind Schnittebenen, die Sie frei durch das Modell legen können. Der Bereich vor bzw. hinter der entsprechenden Ebene wird in der Ansicht ausgeblendet. So können Sie beispielsweise die Ergebnisse in einer Durchdringung oder in einem Volumenkörper klar und übersichtlich darstellen lassen.

Der Verformungsvorgang der globalen Verformungskomponenten kann als Bewegungsablauf dargestellt werden.
