Dipl.-Ing. (FH) Andreas Hörold
2025-02-27

Webinar | Modellazione e verifica di un solaio in calcestruzzo armato in RFEM 6

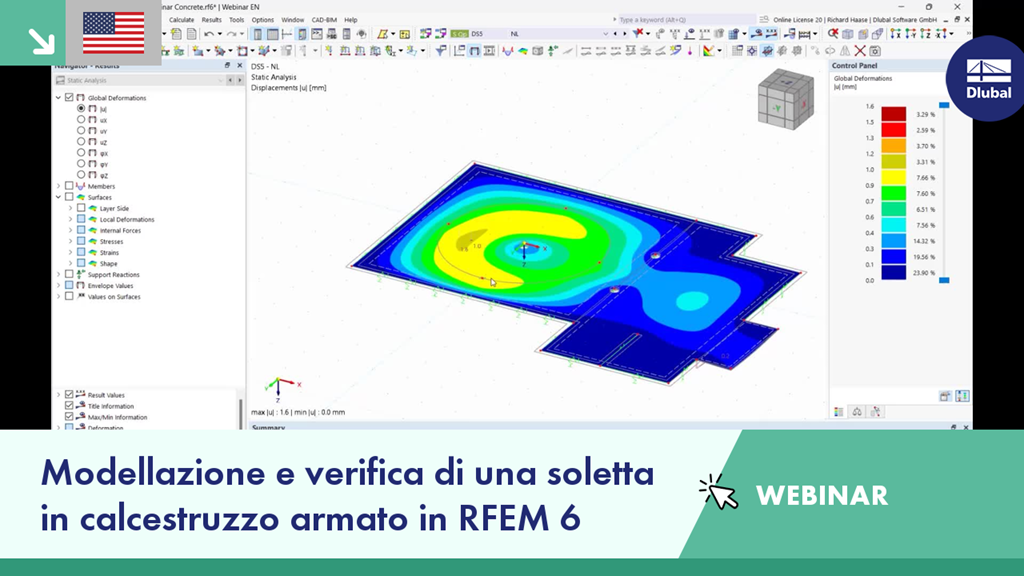

Diapositiva del webinar: Modellazione e verifica di tecniche di solai in c.a.

In questo webinar, mostriamo la modellazione e la progettazione di un solaio in calcestruzzo armato in RFEM 6.

Programma:
00:00 Introduzione
03:35 Modellazione utilizzando un file DXF
21:45 Trasferimento del carico dal piano superiore
31:35 Determinazione automatica dell'armatura
46:15 Armatura a taglio-punzonamento
57:00 Calcolo degli spostamenti generalizzati con materiale in calcestruzzo non lineare

Link
Download
Diapositive di presentazione al webinar "Modellazione e verifica di solette in calcestruzzo armato in RFEM 6" (PDF)
1,48 MB
;
